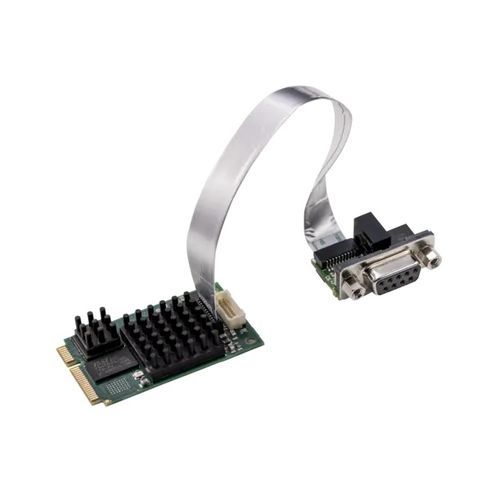

Placa de comunicação PCI Express DMA CIFX 90E-DP\ET\F

com canal de E/S

Visão geral
A família de placas PC cifX é o padrão unificado que suporta sistemas Real-Time Ethernet e Fieldbus para automação baseada em PC. A pilha de protocolos executa-se de forma autónoma na placa e a troca de dados com o host é realizada através de Dual-Port-Memory (DPM) ou DMA. As placas utilizam a mesma estratégia de plataforma, os mesmos drivers e ferramentas; a funcionalidade do protocolo pode ser alterada carregando firmware diferente.

Principais características

• Placa universal Mini PCI Express PROFIBUS DP (Master ou Slave)
• Interface de utilizador consistente para todos os protocolos e formatos de placa
• Fácil integração com ampla seleção de drivers
• Acesso a dados via Dual-Port-Memory (DPM) ou acesso direto à memória (DMA)
• Interface de rede separada disponível (15 cm ou 30 cm)
• Intervalo de temperatura de operação estendido até +70 °C (com fluxo de ar de 0,5 m/s)

Detalhes
A placa está disponível com várias opções de hardware (diferentes comprimentos de cabo, conectores M12, NVRAM adicional, variantes de 2 canais, interfaces de rede separadas) para se adaptar à aplicação. É fornecido um C-Toolkit gratuito e uma vasta gama de drivers de dispositivo. A tecnologia netX permite a implementação de diferentes protocolos Real-Time Ethernet no mesmo hardware.

Protocolos suportados

• PROFIBUS DP Master
• PROFIBUS DP Slave

Características / especificações técnicas

• Nome do produto: CIFX 90E-DP\ET\F
• Referência (código): 1291.414
• Descrição curta: placa cifX Mini PCI Express PROFIBUS DP Master ou Slave / dispositivo PROFIBUS MPI com conector para cabo fieldbus para interface de montagem PROFIBUS (AIFX-DP)
• Função: Interface de comunicação Mini PCI Express com interface PROFIBUS
• Controlador de comunicação (tipo): netX 100
• Memória SDRAM: 8 MB
• Flash: Flash EPROM serial de 4 MB
• Tensão de alimentação: +3,3 V DC ±5%
• Corrente máxima (típica): 600 mA (a 3,3 V)
• Conector de bus: via bus Mini PCI Express
• Tipo de bus: Mini PCI Express, porta single-lane
• Acesso a dados: DPM ou DMA (acesso direto à memória)
• Tamanho da Dual-Port-Memory: 64 KB
• Largura de dados: 32 bit
• Velocidade de transmissão (bus): 33 MHz
• Standard de comunicação: PROFIBUS
• Tipo de interface PROFIBUS: RS-485, isolado
• Conector fieldbus: conector para cabo Fieldbus X3 (JST 10FMN-BMT-A-TF(LF)(SN), passo 1,0 mm) para ligar a interface de montagem PROFIBUS AIFX-DP
• Display/LED: LED de estado SYS
• Intervalo de temperatura de operação: -20 °C ... +70 °C (medição com fluxo de ar 0,5 m/s)
• Intervalo de temperatura de armazenamento: -40 °C ... +85 °C
• Humidade: humidade relativa 10% … 95%, sem condensação
• Altitude operacional: 0 m … 2000 m
• Dimensões (C x L x A): 51 mm x 30,2 ±0,1 mm x 12,5 mm
• Montagem/instalação: Conector de sistema Mini PCI Express (3,3 V), X1/X2 = single-lane
• Software de configuração (master/slave): SYCON.net
• Ferramenta de configuração para slave: ferramenta de configuração netX
• Conformidade RoHS: Sim
• Marcas EMC: CE: Sim; UKCA: Sim
• Emissões: EN 55011 / EN BS 55011
• Imunidade: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8; EN 61000-6-2 (ambientes industriais)
• Produtos/variantes relacionadas: variante com cabo de 30 cm: CIFX 90E-DP\ET\F/30 (código 1291.414/30)
• Licença master disponível: NXLIC-MASTER (código 8211.000)
