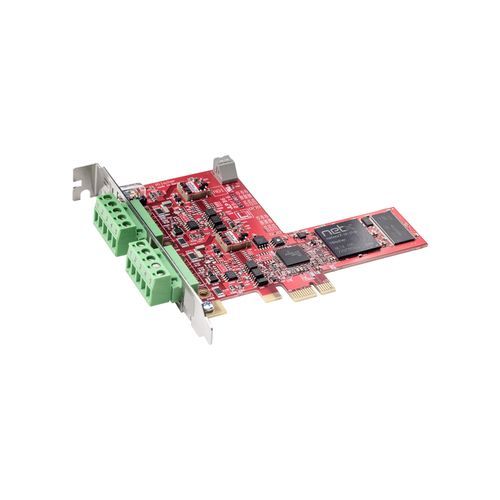

Placa de comunicação PCI CIFX 50E-2DN

isoladade 2 vias

Visão geral
A família de placas PC cifX é um padrão unificado que suporta sistemas Real-Time Ethernet e Fieldbus para automação baseada em PC. A pilha de protocolos é executada de forma autónoma na placa; a troca de dados com o host é realizada através de Dual-Port-Memory (DPM) ou acesso direto à memória (DMA). A tecnologia netX permite implementar protocolos Real-Time Ethernet num único hardware e trocar de protocolo carregando firmware diferente.

Pontos principais

• Duas interfaces DeviceNet (Master ou Slave) com apenas um slot PCI Express
• Interface de utilizador uniforme para todos os protocolos e formatos de placa
• Integração facilitada graças a uma ampla seleção de drivers
• Acesso aos dados via memória de dupla porta ou acesso direto à memória
• Número de slot único, atribuição por selector rotativo
• Projetada para faixa de temperatura de operação estendida até 70 °C

Descrição detalhada
A placa CIFX 50E-2DN (cifX PCI 2 canais) implementa o controlo de comunicação em hardware/firmware (netX 100). Oferece opções de hardware como NVRAM adicional, conectores M12, várias comprimentos de cabo e variantes de dois canais. Todas as placas cifX usam o mesmo driver e ferramentas Hilscher, simplificando a integração e manutenção. Está disponível um C-Toolkit gratuito para desenvolvimento.

Protocolos suportados

• DeviceNet Master
• DeviceNet Slave

Detalhes técnicos (resumo)
Nome do produto: CIFX 50-2DN / CIFX 50E-2DN
Referência: 1252.510 (CIFX 50-2DN) / 1253.510 (CIFX 50E-2DN)
Descrição breve: Placa PC cifX PCI 2 canais DeviceNet Master ou Slave
Controlador de comunicação: netX 100
Memória integrada: 8 MB SDRAM; 4 MB Flash EPROM serial
Interface de sistema: Barramento PCI (33 MHz, 32 bit)
Acesso a dados: DPM ou DMA (acesso direto à memória)
Interfaces de comunicação 1 e 2: DeviceNet (ISO-11898), isolamento óptico, tensão de isolamento 1000 V DC (teste 1 min), conector COMBICON macho de 5 pinos
Alimentação: +3,3 V DC ±5%, corrente típica 700 mA (via barramento PCI)
Display/LEDs: LED de estado SYS; LED duplo MNS 0 / MNS 1 para estados DeviceNet
Elemento operacional: selector rotativo para endereço do dispositivo (ID da placa)
Condições ambientais: Temperatura de operação -20 °C … +70 °C (fluxo de ar 0,5 m/s); Temperatura de armazenamento -40 °C … +85 °C; Humidade relativa 10% … 95% (sem condensação); Altitude 0 … 2000 m
Dimensões: 120 mm x 94,5 mm x 18,5 mm; Montagem: slot PCI (3,3 V)
Conformidade: RoHS, CE, UKCA; EMC: EN 55011; Imunidade segundo EN 61000-4-x; Certificação UL: UL 508 (ficheiro UL n. E221530)

Observações
A placa é fornecida com drivers e ferramentas Hilscher (ex. SYCON.net). Opções de licença Master disponíveis (licenças de software opcionais para funcionalidades Master).
