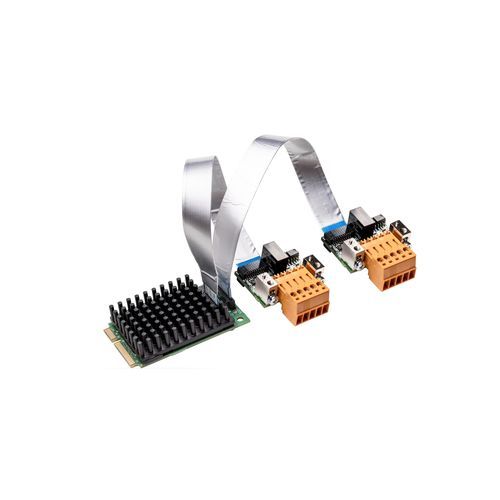

Placa de comunicação PCI Express DMA CIFX 90E-2DNETF

com saída dupla

Visão geral
A família de placas PC cifX é o padrão unificado que suporta sistemas Real-Time Ethernet e Fieldbus para automação baseada em PC. A pilha de protocolos é executada autonomamente na placa PC e os dados de processo são trocados com o host através de Dual-Port Memory ou DMA. Graças à estratégia de plataforma Hilscher, todas as placas PC usam o mesmo driver e conjunto de ferramentas, independentemente do protocolo e do formato da placa. A tecnologia netX da Hilscher permite implementar todos os protocolos Real-Time Ethernet num único hardware; a alteração de protocolo faz-se carregando firmware diferente.

Destaques

• Duas interfaces DeviceNet (configuráveis como Master ou Slave) num único slot Mini PCI Express
• Interface de utilizador e ferramentas uniformes para todos os protocolos e formatos
• Fácil integração graças a uma ampla escolha de drivers
• Acesso aos dados via Dual-Port Memory ou DMA
• Interface de rede separada disponível (cabo de 15 cm ou 30 cm)
• Variante com faixa de temperatura estendida disponível até 70 °C

Protocolo suportado

• DeviceNet Master
• DeviceNet Slave

Detalhes do produto (tabela)
Nome do produto — CIFX 90E-2DN\ET\F
Código do produto — 1293.514
Descrição curta — Placa PC Mini PCI Express de 2 canais - DeviceNet/DeviceNet
NXLIC-MASTER 2 LICENÇAS — 8212.000 — Duas licenças Master
CIFX 90E-2DN\ET\F/30 — 1293.514/30 — Placa PC Mini PCI Express de 2 canais - DeviceNet/DeviceNet com faixa de temperatura estendida, inclui cabo de 30 cm

Informações adicionais
A família cifX oferece várias opções de hardware: cabos de diferentes comprimentos, conectores M12, NVRAM adicional, variantes para faixa de temperatura estendida, placas de 2 canais e interfaces de rede separadas. Está disponível um conjunto completo de drivers de dispositivo e um C-Toolkit gratuito.

Características / especificações técnicas

• Formato: Mini PCI Express (slot único)
• Duas canais DeviceNet (configuráveis como Master ou Slave)
• Acesso aos dados: Dual-Port Memory ou DMA
• Interface de rede separada disponível (cabo 15 cm ou 30 cm)
• Opções de hardware: diferentes comprimentos de cabo, conectores M12, NVRAM adicional
• Faixa de temperatura estendida disponível até 70 °C (variante /30 inclui cabo de 30 cm)
• Código de produto principal: 1293.514 (variante 1293.514/30)
• Compatibilidade: parte da família cifX (mesmos drivers e ferramentas para todos os protocolos/formatos)
