Placa de comunicação PCI Express CIFX 90E-REF series

Visão geral
A família de placas PC cifX é o padrão unificado que suporta todos os sistemas Real-Time Ethernet e Fieldbus para automação baseada em PC. A pilha de protocolos é executada de forma autônoma na placa e os dados de processo são trocados com o host através de Dual-Port Memory (DPM) ou DMA. Todas as placas PC utilizam o mesmo driver e as mesmas ferramentas, independentemente do protocolo e do formato da placa. A tecnologia netX permite implementar todos os protocolos Real-Time Ethernet em um único hardware e alterar o protocolo carregando um firmware diferente.

Destaques

• Placa PC Real-Time Ethernet universal (Master ou Slave)
• Interface de usuário uniforme para todos os protocolos e formatos de placa
• Integração facilitada graças a uma ampla gama de drivers
• Acesso a dados via Dual-Port Memory (DPM) ou acesso direto à memória (DMA)
• Inclui interface de rede separada (15 cm ou 20 cm) - opcional com conector M12

Descrição detalhada
A família cifX oferece diversas opções de hardware: cabos de diferentes comprimentos, conectores M12, NVRAM adicional, faixa de temperatura estendida, placas de 2 canais ou interfaces de rede separadas. Está disponível uma vasta gama de drivers de dispositivo e um C-Toolkit gratuito. A expansão contínua do portfólio cifX inclui novos padrões, protocolos e formatos (por ex. M.2, mini PCIe half size, CC-Link IE Field) para atender aos requisitos do mercado.

Protocolos suportados

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

Tabela técnica (extrato)

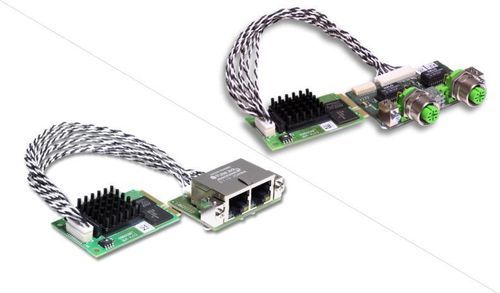

Nome do produto: CIFX 90E-RE\F
Ref.: 1291.100
Descrição sucinta: Placa PC cifX Mini PCI Express para Real-Time Ethernet Master ou Slave - com conector para cabo Ethernet para interface de montagem Ethernet (AIFX-RE)
Função: Interface de comunicação com Mini PCI Express e interface Ethernet
Controlador de comunicação: netX 100
Memória integrada: 8 MB SDRAM; Flash EPROM serial 4 MB
Alimentação: +3,3 V DC ±5%, Corrente típica: 800 mA (a 3,3 V)
Conector: Via barramento Mini PCI Express (porta single-lane)
Acesso a dados: DPM ou DMA (acesso direto à memória), desde a revisão de hardware A
Tamanho DPM: 64 KB, largura de dados: 32 bits, velocidade do barramento: 33 MHz
Interface de comunicação Ethernet: 10BASE-T/100BASE-TX isolada; conector de cabo Ethernet X4 (JST BM20B-SRDS-G-TFC, passo 1,0 mm) para conectar AIFX-RE
Display/LED: LED SYS (estado do sistema)
Intervalo de temperatura de operação: 0 °C ... +55 °C (com fluxo de ar 0,5 m/s); Temperatura de armazenamento: -40 °C ... +85 °C
Humidade: 10% …95% HR, sem condensação; Altitude de uso: 0 m … 2000 m
Dimensões: 51 mm x 30,2 ±0,1 mm x 11 mm; Montagem: conector Mini PCI Express (3,3 V), X1/X2 = single-lane
Configuração: Software SYCON.net e Ferramenta de configuração netX
Conformidade: RoHS: Sim; Certificação UL: UL 508 (Arquivo UL n.º E221530)
EMC: Marca CE e UKCA; emissões EN 55011; imunidade EN 61000-4-x e EN 61000-6-2 (ambientes industriais)

Características / especificações técnicas

• Formato: Mini PCI Express (porta single-lane)
• Controlador: netX 100
• Memória: 8 MB SDRAM, 4 MB Flash EPROM serial
• Interface de rede: 10/100Base-TX isolada, conector para AIFX-RE
• Acesso a dados do host: Dual-Port Memory (DPM) ou DMA
• Tamanho DPM: 64 KB, barramento de dados de 32 bits
• Alimentação: +3,3 V DC ±5%, consumo típico 800 mA
• Temperatura de operação: 0 °C ... +55 °C (com ventilação adequada)
• Dimensões: 51 x 30,2 x 11 mm
• Software de configuração: SYCON.net; Ferramenta de configuração netX
• Certificações: RoHS, UL 508, EMC (CE/UKCA)
