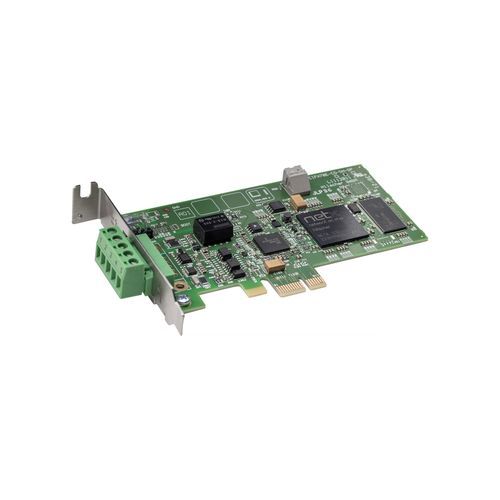

Placa de comunicação PCI Express digital CIFX 70E-DN

DMA

Visão geral A família de placas cifX é o padrão unificado que suporta todos os sistemas Real-Time Ethernet e Fieldbus para automação baseada em PC. A pilha de protocolo é executada autonomamente na placa e os dados de processo são trocados com o host via Dual-Port-Memory (DPM) ou DMA (Direct Memory Access). Devido à estratégia comum de plataforma Hilscher, todas as placas PC usam o mesmo driver e ferramentas, independentemente do protocolo e do formato da placa. A tecnologia Hilscher netX possibilita a implementação de todos os protocolos Real-Time Ethernet em um único hardware; um protocolo de comunicação pode ser alterado carregando um firmware diferente. A linha de produtos inclui várias opções de hardware, como diferentes comprimentos de cabo, conectores M-12, NVRAM adicional, faixa de temperatura estendida, placas de 2 canais e interfaces de rede destacadas, além de uma ampla gama de drivers e um C-Toolkit gratuito.

Destaques

• Placa PC DeviceNet universal (Master ou Slave)
• Interface de usuário uniforme para todos os protocolos e formatos de placa
• Integração fácil devido à grande variedade de drivers
• Acesso a dados via memória de dupla porta ou acesso direto à memória
• Número de slot único, atribuição por chave rotativa
• Faixa de temperatura operacional estendida até 65 °C

Descrição A CIFX 70E-DN é uma placa PCI Express de perfil baixo que fornece comunicação DeviceNet (Master ou Slave) para automação baseada em PC. A placa executa a pilha de protocolo autonomamente e troca dados de processo com o host via DPM ou DMA. Compartilha a plataforma e os drivers Hilscher, permitindo mudanças de protocolo por firmware e opções de hardware flexíveis para diferentes necessidades de aplicação.

Protocolos suportados

• DeviceNet Master
• DeviceNet Slave

Dados técnicos (itens chave) Product name: CIFX 70E-DN
Part number: 1259.510
Brief description: PC Card cifX Low Profile PCI Express DeviceNet Master or Slave
Function: Communication interface with PCI Express and DeviceNet interface
Communication controller (type): netX 100
Integrated RAM: 8 MB SDRAM
Integrated FLASH: 4 MB serial Flash EPROM
Supply voltage: +3.3 V DC ±5 %
Maximum current (typ.): 800 mA (at 3.3 V)
Connector (power/system): via PCI Express Bus
Bus type: PCI Express, One Lane Port
Data access: DPM or DMA (Direct Memory Access)
Dual-port memory size: 64 KB
Data width: 32 bit
Transmission rate: 2 GBit/s
Communication standard: DeviceNet
Interface type: ISO-11898 according to DeviceNet specification, optically isolated
Device connector (field): COMBICON, male, 5-pin
Isolation voltage: 1000 V DC (tested for 1 minute)
Displays / LEDs: SYS (system status), MNS (Module Network Status duo LED)
Operating element: Rotary switch slot number (card ID) to set the slot number (card ID)
Operating temperature range: 0 °C ... +65 °C (air flow during measurement: 0.5 m/s)
Storage temperature range: -40 °C ... +85 °C
Humidity: 10 % … 95 % relative humidity, no condensation permitted
Environment note: For UL compliant usage: The device must be used in a pollution degree 2 environment.
Altitude: 0 m … 2000 m
Dimensions (L x W x H): 119 mm x 69 mm x 18.5 mm
Configuration software (master & slave): SYCON.net
Configuration software (slave): netX Configuration Tool
Conformity RoHS: Yes
UL certification: The device is certified according to UL 508, UL-File-Nr. E221530
EMC / CE / UKCA: CE sign: Yes; UKCA sign: Yes; Emission standard: EN 55011; Immunity: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2 (for industrial environments)
