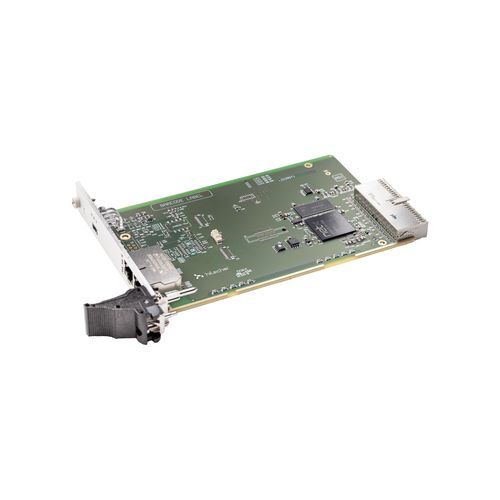

Cartão CompactPCI MODBUS CIFX 80-RE

Ethernetserial

Visão geral
A família de placas PC cifX fornece um padrão unificado para Ethernet em tempo real e Fieldbus em automação baseada em PC. A pilha de protocolos é executada de forma autônoma na placa e troca dados de processo com o host através de memória dual-port (DPM) ou DMA. A plataforma de hardware netX permite a mudança de protocolo carregando firmware diferente e garante drivers e ferramentas comuns para todos os protocolos e formatos de placa. Diversas opções de hardware (comprimentos de cabo, conectores M12, NVRAM adicional, faixa de temperatura estendida, placas de 2 canais, interfaces de rede destacadas) permitem integrações sob medida.

Destaques

• Placa de comunicação CompactPCI para Ethernet em tempo real (Master ou Slave)
• Ferramentas de configuração unificadas (SYCON.net / netX Configuration Tool)
• Acesso a dados via memória dual-port ou acesso direto à memória (DMA)
• Opções de hardware flexíveis e temperatura de operação até +70 °C
• Amplo suporte de drivers e C-Toolkit gratuito para integração

Protocolos suportados

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Especificações técnicas

• Nome do produto: CIFX 80-RE
• Número da peça: 1280.100
• Descrição: Placa PC cifX CompactPCI para Ethernet em tempo real Master ou Slave
• Função: Interface de comunicação CompactPCI e Ethernet
• Controlador de comunicação: netX 100
• RAM: 8 MB SDRAM
• FLASH: 4 MB Flash serial EPROM
• Tensão de alimentação: +3,3 V DC ±5 %
• Corrente típica: 650 mA (a 3,3 V)
• Conector de energia/sistema: via barramento CompactPCI
• Tipo de barramento: CompactPCI (3,3 V)
• Acesso a dados: DPM ou DMA
• Tamanho da memória dual-port: 64 KB
• Largura de dados: 32 bit
• Frequência do barramento: 33 MHz
• Padrão de comunicação: Ethernet
• Interface: 10BASE-T / 100BASE-TX, isolada
• Conectores Ethernet: 2 x RJ45
• Tensão de isolamento: 1000 V DC (1 min)
• Interface de diagnóstico: USB Mini-B (5 pinos)
• LEDs: SYS, COM0, COM1; LEDs do canal RJ45 (link/atividade)
• Temperatura de operação: 0 °C a +70 °C (com fluxo de ar 0,5 m/s)
• Temperatura de armazenamento: -40 °C a +85 °C
• Humidade: 10 % a 95 % UR, sem condensação
• Grau de poluição: 2 (ambiente)
• Altitude: 0 m a 2000 m
• Dimensões (C×L×A): 162,5 mm × 100 mm × 20 mm
• Montagem: Slot CompactPCI (3,3 V)
• Software de configuração: SYCON.net (master & slave), netX Configuration Tool (slave)
• RoHS: Sim
• UL: Certificado segundo UL 508 (UL-File-Nr. E221530)
• EMC / Conformidade: CE, UKCA
• Emissões: EN 55011 / EN BS 55011
• Imunidade: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2 (ambientes industriais)
