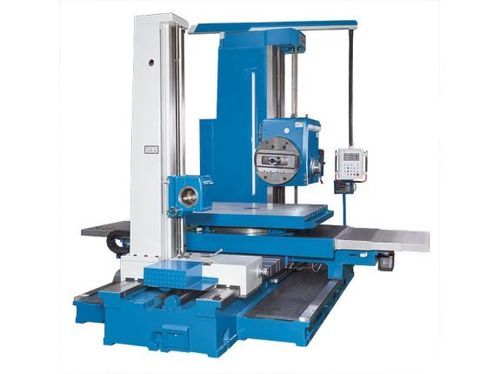

Mandriladora-fresadora convencional BO 130

horizontalde coluna

Descrição
A BO 130 é uma fresadora-alesadora convencional com coluna fixa, concebida para operações horizontais de furação e fresagem multifacetada em peças até 10 t. A mesa móvel é rotativa 360°, a cabeça de perfuração desloca-se pela coluna e o fuso tem um longo curso no eixo W. Elevada potência de accionamento, avanços automáticos em todos os eixos e percursos rápidos garantem remoção eficiente de cavacos e tempos mortos reduzidos. A máquina dispõe ainda de uma calha de desbaste (facing slide) de longo curso para operações de escareamento e acabamento.

Destaques

• Área de trabalho ampla com eixo W e calha de desbaste de grande curso
• Unidade de roscagem integrada
• Mesa de aperto rotativa com dispositivo de visada para 4 posições indexadas
• Proteções telescópicas em aço inox em todas as guias

Especificações técnicas (sumário)

• Modelo: BO 130
• Capacidade de furação: 60 mm
• Diâmetro do fuso: 130 mm (encaixe SK 50)
• Área de montagem da mesa: 1.600 mm x 1.800 mm
• Capacidade de carga da mesa: 10.000 kg
• Rotação da mesa: 4 x 90° (360°)
• Distância eixo do fuso — superfície da mesa: 0 mm – 1.800 mm
• Velocidade da mesa rotativa: 1,2 1/min
• Percursos X/Y/Z/W: 2.000 / 1.800 / 1.500 / 900 mm
• Curso da calha de desbaste: 250 mm
• Gama de velocidades do fuso: 4 – 800 1/min; binário fuso (máx.): 3.136 Nm
• Velocidade da calha: 2,5 – 125 1/min; binário calha (máx.): 4.900 Nm
• Avanços rápidos X/Y/W: 2.500 mm/min
• Faixas de avanço X/Y/Z/W: 0,01 mm/R – 6 mm/R; avanço da calha: 0,08 mm/min – 12 mm/min
• Precisão de leitura (óptica): 0,005 mm; precisão de escareamento: H7 Ra-1,6 µm
• Potências motor: principal 15 kW; servo 5,5 kW; bomba hidráulica 0,37 kW
• Dimensões (C x L x A): 7,03 m x 4,66 m x 3,8 m; Peso: 29.300 kg

Equipamento standard

• Indicador de posição 3 eixos X.Pos 3.2 (nova geração com funções de rotação integradas)
• Calços de alinhamento
• Lubrificação central
• Luz de trabalho
• Parafusos de fundação
• Ferramentas de operação e manual

Equipamento opcional

• Suportes de ferramenta de furação/fresagem para prato (BO 130)
• Cabeçote de alargamento para BO 130
• Indicador de posição do eixo B para BO 130
• Reitstock — A 2600 mm; furo 220 mm; curso 1800 mm; percurso sobre cama 600 mm; motor 1,1 kW; peso 800 kg
• Mesa rotativas, cabeçotes divisorios, mós, mandris e kits de fixação diversos
