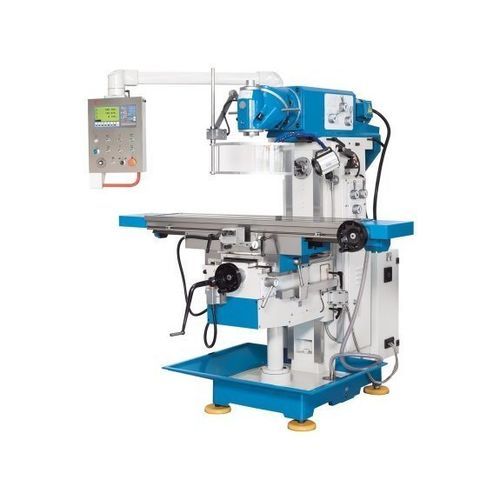

Fresadora de 3 eixos UWF 3.2

horizontalverticaluniversal

Descrição
A máquina de fresagem universal UWF 3.2 amplia o conceito comprovado da UWF 3 com uma faixa de velocidade ligeiramente superior e avanço por servomotor de variação contínua. Reúne uma grande área de mesa, cabeça de fresagem universal e fuso horizontal (SK 40 DIN 2080), adequada para oficinas de reparação, departamentos de formação e pequenas produções.

Destaques

• Cabeça de fresagem universal inclinável em dois planos para usinagem horizontal e vertical
• Fuso de fresagem horizontal dedicado com apoio exterior para árvore
• Mesa de fresagem inclinável com ampla área de montagem (1.370 x 320 mm)
• Avanço por servo em todos os eixos com avanço rápido para posicionamento ágil
• Equipamento padrão abrangente, incluindo sistema de refrigeração e bandeja de cavacos

Detalhes do produto

• Base de máquina extremamente rígida em ferro fundido HT-200 com nervuras robustas
• Guias retangulares sobredimensionadas para precisão e funcionamento silencioso sob cargas elevadas
• Guias retificadas com superfícies endurecidas para precisão a longo prazo e resistência ao desgaste
• Mesa com grande área de fixação e possibilidade de rotação longitudinal
• Engrenagens do fuso principais silenciosas e de precisão, com dentes endurecidos e retificados
• Cabeça universal inclinável em dois planos para mudança rápida entre usinagem horizontal e vertical
• Combinação das posições de inclinação permite definir quase qualquer ângulo espacial
• Apoio exterior padrão com buchas de bronze para árvores longas no fuso horizontal
• Servo-motor potente para variação contínua das velocidades de avanço nos três eixos
• Tempos de inatividade mínimos devido ao posicionamento rápido da mesa e avanços rápidos em todos os eixos
• Painel de controlo inclinável para operação confortável
• Sistema de refrigeração e bandeja de cavacos incluídos

Especificações técnicas

• Área de montagem da mesa: 1.370 mm x 320 mm
• Capacidade de carga da mesa (máx.): 260 kg
• Faixa de rotação da mesa d/e: 45 deg
• Número de ranhuras em T: 3 (14 mm x 80 mm)
• Percursos X/Y/Z: 1.000 / 360 / 400 mm
• Fuso vertical - Velocidade: 45 1/min - 1.660 1/min
• Encaixe do fuso: SK 40 DIN 2080
• Avanço máximo (saiote): 300 mm - 765 mm
• Distância fuso vertical - mesa: 260 mm - 660 mm
• Faixa de rotação da cabeça: 360 deg
• Avanços rápidos X/Y: 1.335 mm/min, Z: 1.000 mm/min
• Velocidades de avanço X/Y: 30 mm/min - 830 mm/min, Z: 23 mm/min - 625 mm/min
• Potência do motor: 3 kW
• Dimensões (C x L x A): 1,9 m x 1,75 m x 2 m
• Peso: 1.950 kg
