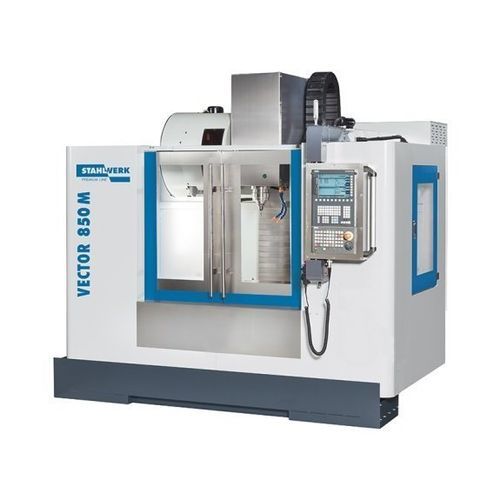

Centro de usinagem CNC de 3 eixos VECTOR 850 M Si

verticalSK4024 ferramentas

Visão geral
O VECTOR 850 M SI é um centro de usinagem CNC vertical projetado para produção compacta, operação em múltiplos turnos e usinagens complexas. Projetado com análise FEM e fabricado sob rigoroso controlo de qualidade, o chassis combina fundição Meehanite e coluna em delta para maior rigidez e estabilidade térmica.

Destaques

• Coluna Meehanite em Y extra‑larga para máxima estabilidade estrutural
• CTS (refrigeração através do fuso) a 30 bar para melhor evacuação de cavacos e vida útil da ferramenta
• Troca‑ferramentas 24 posições com braço duplo para elevada flexibilidade
• Concebido para operação contínua em vários turnos
• Amplas opções de personalização e automação; garantia padrão de 2 anos

Projeto da máquina

• Construção em C rígida com centro de gravidade baixo e ocupação reduzida
• Fusos de esferas pré‑carregados de 30 mm e pacote de acionamento digital para guia rígida da mesa e alto torque
• Guias lineares em X, Y e Z para alta precisão e baixa fricção (variantes roller disponíveis)
• Layout compacto com portas frontais largas para fácil carregamento

Eixo / Fuso

• Fuso com rolamentos múltiplos para melhor absorção e dissipação de forças
• Montagem do fuso: SK 40 ISO 7388-1 (DIN 69871)
• Velocidade padrão do fuso: 10.000 1/min; torque constante: 57 Nm
• Rolamentos do fuso: 7012 x 4; acionamento por correia

Ferramentas

• Tipo de magazine: braço duplo
• Estações de ferramentas: 24 posições; seleção: memory random
• Tamanho máx. ferramenta Ø x L: 80 mm x 300 mm; peso máx. ferramenta: 7 kg
• Tempo de troca ferramenta/ferramenta: 1,8 s; cavaco/cavaco: 3,9 s

Controlo / Software (Siemens SINUMERIK 828D)

• Controlo compacto e robusto com ShopMill para programação rápida
• ProgramGUIDE e SINUMERIK MDynamics com Advanced Surface para produção em série e moldes
• Animated Elements, ajuda gráfica, simulação 3D e transferência de dados via USB, CF e Ethernet
• Opções: ciclos de medição, detecção de material residual e registo simultâneo

Especificações técnicas (tabelas)
Área de trabalho
Dimensões da mesa — 1.000 mm x 550 mm
Capacidade de carga da mesa — 800 kg
Distância nariz do fuso - superfície da mesa — 150 mm - 700 mm
Centro do fuso - coluna — 619 mm

Percursos
Percurso eixo X — 850 mm
Percurso eixo Y — 550 mm
Percurso eixo Z — 550 mm
Guias — Roller (variantes disponíveis)

Fuso principal
Velocidade do fuso — 10.000 1/min
Montagem do fuso — SK 40 ISO 7388-1 (DIN 69871)
Torque constante — 57 Nm
Rolamentos do fuso — 7012 x 4
Tipo de acionamento — correia

Avanços rápidos
Avanço rápido X/Y — 36.000 mm/min
Avanço rápido Z — 15.000 mm/min

Avanço de trabalho
Avanço de trabalho — 10.000 mm/min

Ferramentas (resumo)
Tipo de magazine — Braço duplo
N.º de estações — 24 posições
Seleção de ferramentas — Memory random
Tamanho máx. Ø x L — 80 mm x 300 mm
Peso máx. ferramenta — 7 kg
Tempo troca ferramenta/ferramenta — 1,8 s
Tempo troca cavaco/cavaco — 3,9 s

Precisões
Repetibilidade — ± 0,003 mm (± 0.00012")
Precisão de posicionamento — ± 0,005 mm (± 0.0002")

Potência
Motor principal, carga contínua — 9 kW
Consumo total de energia — 20 kVA
Tensão — 400 V
Frequência — 50 Hz

Dimensões e peso
Dimensões (C x L x A) — 2,42 m x 2,20 m x 2,70 m
Peso — 4.300 kg

Detalhes adicionais

• Portas frontais de grande abertura para fácil acesso e operações de carga
• Opções de fuso (direct drive, velocidades maiores) e variantes BT40 disponíveis
• Acessórios e sistemas de medição compatíveis (Renishaw, toolsetters, eixos rotativos)

Especificações

• Modelo — VECTOR 850 M SI
• Cursos X/Y/Z — 850 / 550 / 550 mm
• Mesa — 1.000 x 550 mm; carga 800 kg
• Magazine — Braço duplo, 24 posições
• Controlo padrão — Siemens SINUMERIK 828D
