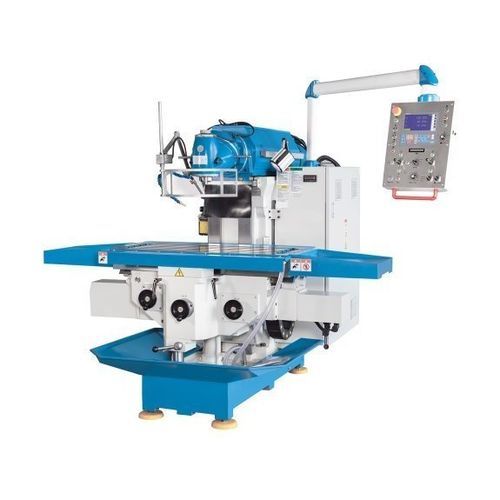

Fresadora CNC de 2 eixos Servomill® UWF 900

universalde colunaSK40

Visão geral do produto
A versátil Servomill UWF, com tecnologia de avanço servo‑convencional e cabeça de fresagem universal inclinável em dois planos, é o modelo topo de gama da série de fresadoras universais. A série oferece uma área de trabalho extra grande e acionamentos principais de fuso potentes. Paragens eletrônicas, volantes eletrônicos e funções adicionais de fresagem fornecem muitas das vantagens da tecnologia de produção CNC mesmo sem programação. Aplicações típicas: construção de ferramentas, produção e formação.

Destaques

• Grande área de trabalho
• Tecnologia de avanço servo‑convencional
• Fusos de esferas pré‑carregados em todos os eixos
• Volantes eletrônicos
• Cabeça de corte universal com 2 eixos de rotação
• Velocidade do fuso infinitamente variável

Detalhes do produto

• Eletrónica integrada simplifica o fresamento convencional e aumenta a precisão e eficiência.
• Nova geração de fresadoras convencionais com eletrónica desenvolvida e fabricada na Alemanha.
• Projeto orientado ao utilizador, maior precisão e produtividade face às máquinas convencionais.
• Estrutura de coluna e joelho rígida e resistente à torção, grande área útil apesar de dimensões compactas.
• Console apoiada por sistema de guia adicional para maior capacidade de carga da mesa.
• Mesa desloca-se no eixo X por guia em rabo de andorinha sobredimensionada para excelente amortecimento e regulação fina.
• Guias em caixa com bases de apoio largas para máxima estabilidade dimensional que guiam a consola e a viga superior.
• Todas as guias são endurecidas, retificadas e lubrificadas por sistema centralizado.
• Todo o accionamento integrado na pesada viga superior garantindo transmissão de potência eficiente e baixa vibração.
• Cabeça universal gira em dois eixos, permitindo posicionar o fuso em praticamente qualquer ângulo espacial e colocá‑lo rapidamente na horizontal.
• Engrenagens robustas de 2 velocidades, endurecidas e retificadas, com ampla faixa de velocidade variável e funcionamento silencioso.
• Servomotores potentes permitem velocidades de avanço continuamente variáveis e deslocamentos rápidos em todos os eixos.
• Fusos de esferas pré‑carregados em todos os eixos asseguram posicionamento preciso, sem folgas e com desgaste mínimo.
• Indicador eletrônico de carga do fuso para utilização eficiente da máquina e proteção contra sobrecargas.
• Volantes eletrônicos e joystick para micro‑controlo suave e conforto do operador.
• Controlo de posicionamento para percursos pré‑selecionados em todos os eixos; paragens eletrónicas (3 posições por eixo) memorizáveis.
• Indicador de posição integrado com régua de vidro; X.Pos 3.2 disponível.
• Equipamento de série: sistema de refrigeração, iluminação LED e ferramentas de operação.

Área de trabalho
Dimensões da mesa: 1.235 mm x 460 mm
Capacidade de carga da mesa: 800 kg
Número de ranhuras em T: 5 posições
Largura das ranhuras T: 18 mm
Espaçamento das ranhuras T: 80 mm

Percursos
Percurso eixo X: 900 mm
Percurso eixo Y: 650 mm
Percurso eixo Z: 450 mm

Cabeçote de fresagem
Faixa de velocidade (2): 30-390 / 390-2050 1/min
Encaixe do fuso: SK 40 DIN 2080
Ângulo de rotação: 360°
Distância centro do fuso até mesa: 30 mm - 480 mm

Avanços rápidos
Avanço rápido X: 2.200 mm/min
Avanço rápido Y: 2.200 mm/min
Avanço rápido Z: 1.100 mm/min

Avanço
Velocidade avanço X: 10 mm/min - 1.000 mm/min
Velocidade avanço Y: 10 mm/min - 1.000 mm/min
Velocidade avanço Z: 5 mm/min - 640 mm/min

Potência de acionamento
Potência motor principal: 7,5 kW
Potência motor avanço X: 3,6 kW
Potência motor avanço Y: 3,6 kW
Potência motor avanço Z: 5,5 kW
Potência motor bomba de refrigeração: 0,13 kW

Dimensões e massas
Dimensões (C x L x A): 2 m x 2,5 m x 2 m
Peso: 4.000 kg

Características / especificações técnicas

• Modelo: Servomill® UWF 900
• Brand: KNUTH
• Dimensões mesa: 1.235 mm x 460 mm
• Capacidade mesa: 800 kg
• Ranhuras T: 5 posições, 18 mm largura, 80 mm espaçamento
• Percursos X / Y / Z: 900 / 650 / 450 mm
• Faixas de velocidade cabeça: 30-390 / 390-2050 1/min
• Encaixe fuso: SK 40 DIN 2080
• Rotação: 360°; centro fuso-mesa: 30 - 480 mm
• Avanços rápidos X / Y / Z: 2.200 / 2.200 / 1.100 mm/min
• Faixas de avanço X / Y / Z: 10 - 1.000 / 10 - 1.000 / 5 - 640 mm/min
• Potências (principal / X / Y / Z / bomba): 7,5 kW / 3,6 kW / 3,6 kW / 5,5 kW / 0,13 kW
• Dimensões totais: 2 m x 2,5 m x 2 m
• Peso: 4.000 kg
