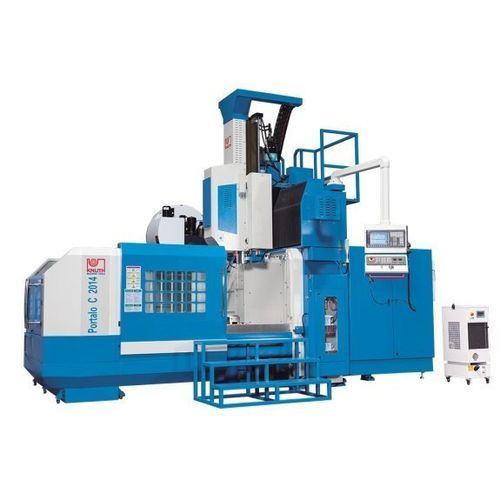

Fresadora CNC de 3 eixos Portalo C 2014 CNC

verticalcom mesa móveltipo pórtico

Descrição
O Portalo C 2014 CNC é uma fresadora portal CNC concebida para usinagem de precisão de peças grandes e pesadas. A máquina apresenta um portal fixo e uma mesa móvel, adequada para operações de desbaste pesado e usinagem em alta velocidade de matrizes e formas complexas. Uma ampla gama de equipamentos padrão permite a adaptação às exigências de produção.

Destaques

• Alta capacidade de carga da mesa (até 4.000 kg)
• Grande área de trabalho (mesa 2.000 x 1.200 mm)
• Projeto com portal fixo rígido para estabilidade
• Magazine de ferramentas de 24 posições com garra de braço duplo
• Sistemas de medição Renishaw para ferramenta e peça

Detalhes do produto
A mesa móvel combinada com o portal fixo permite a usinagem de peças grandes e pesadas, mantendo acessibilidade e preparação eficientes.

Portal

• Portal extra rígido e soluções de guia para longos percursos
• Combinação de guias lineares e guias planas para maior durabilidade e velocidades de usinagem superiores
• Fusos de esferas pré-carregados e servomotores comprovados para avanços dinâmicos e deslocamentos rápidos em todos os eixos

Fuso principal

• Alta potência de acionamento e ampla faixa de velocidades proporcionam reservas de torque necessárias para usinagem pesada (6.000 1/min, acoplamento SK 50)

Trocador de ferramentas

• Magazine robusto de 24 posições com garra de braço duplo para trocas rápidas de ferramentas e produção flexível

Controle

• Controle Siemens 828D: programação intuitiva e suporte industrial
• Software Siemens Shopmill incluído para simplificar a produção de contornos e peças complexas

Equipamento

• Grandes portas deslizantes para fácil acesso e montagem
• Sistemas Renishaw para medição de ferramenta e peça para reduzir paragens e refugos
• Potente sistema de refrigeração com transportador de cavacos para eliminação eficiente
• Sistema automático de lubrificação central para simplificar a manutenção

Especificações técnicas
Área de trabalho
Dimensões da mesa: 2.000 mm x 1.200 mm
Capacidade de carga da mesa (máx.): 4.000 kg
Distância nariz do fuso - superfície da mesa: 150 mm - 950 mm
Distância entre colunas: 1.400 mm

Percursos
Percurso eixo X: 2.100 mm
Percurso eixo Y: 1.400 mm
Percurso eixo Z: 800 mm

Cabeçote
Velocidade do fuso: 6.000 1/min
Fixação do fuso: SK 50 ISO 7388-1 (DIN 69871)
Diâmetro do fuso: 190 mm

Avanço rápido
Avanço rápido X: 12 m/min
Avanço rápido Y: 12 m/min
Avanço rápido Z: 10 m/min

Avanço
Avanço de trabalho: 8.000 mm/min

Ferramentas
Número de posições de ferramentas: 24 posições

Precisões
Precisão de posicionamento: 0,005/300 mm
Repetibilidade: 0,005/1000 mm

Potência
Potência do motor principal: 26 kW
Potência contínua: 22 kW

Medidas e pesos
Dimensões (C x L x A): 6,3 m x 4,15 m x 4,45 m
Peso: 16.000 kg
