Centro de usinagem CNC de 3 eixos VECTOR 650 M Si
verticalde coluna24 ferramentas

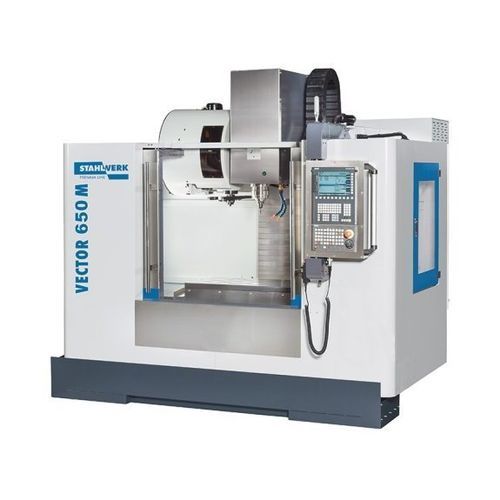

Centro de usinagem CNC de 3 eixos - VECTOR 650 M Si - Knuth Machine Tools - vertical / de coluna / 24 ferramentas
Centro de usinagem CNC de 3 eixos - VECTOR 650 M Si - Knuth Machine Tools - vertical / de coluna / 24 ferramentas
Centro de usinagem CNC de 3 eixos - VECTOR 650 M Si - Knuth Machine Tools - vertical / de coluna / 24 ferramentas - imagem - 2
Centro de usinagem CNC de 3 eixos - VECTOR 650 M Si - Knuth Machine Tools - vertical / de coluna / 24 ferramentas - imagem - 3
Centro de usinagem CNC de 3 eixos - VECTOR 650 M Si - Knuth Machine Tools - vertical / de coluna / 24 ferramentas - imagem - 4
Centro de usinagem CNC de 3 eixos - VECTOR 650 M Si - Knuth Machine Tools - vertical / de coluna / 24 ferramentas - imagem - 5
Centro de usinagem CNC de 3 eixos - VECTOR 650 M Si - Knuth Machine Tools - vertical / de coluna / 24 ferramentas - imagem - 6
Guardar nos favoritos
Comparar
Mais informações no site da Knuth Machine Tools

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
de coluna
Número de ferramentas
24 ferramentas
Outras características
compacto, de alta precisão
Curso X

650 mm
(25,59 in)

Curso Y

550 mm
(21,65 in)

Curso Z

550 mm
(21,65 in)

Velocidade de rotação

10.000 rpm
(62.832 rad.min-1)

Potência

9 kW
(12,24 hp)

Velocidade de avanço no eixo X

10.000 mm/min
(6,56 in/s)

Velocidade de avanço no eixo Y

10.000 mm/min
(6,56 in/s)

Velocidade de avanço no eixo Z

10.000 mm/min
(6,56 in/s)

Capacidade máx. da mesa

600 kg
(1.323 lb)

Peso máx. das ferramentas

7 kg
(15,4 lb)

Precisão de posicionamento

0,005 mm
(0,0002 in)

Repetibilidade

0,003 mm
(0,00012 in)

Tempo de troca de ferramentas

1,8 s

Peso total

4.000 kg
(8.818,49 lb)

Comprimento total

2,4 m
(7'10" )

Largura total

2,2 m
(7'02" )

Altura total

2,7 m
(8'10" )

Descrição

Visão geral
O VECTOR 650 M SI é um centro de usinagem vertical compacto, pré‑configurado para produção em vários turnos e aplicações de alta precisão. Estrutura otimizada por FEM com bancada em Meehanite e coluna em geometria delta, oferecendo rigidez e estabilidade térmica elevadas. Componentes de qualidade e guias roller asseguram operação fiável em ambiente industrial.

Destaques
  • Coluna em Y de Meehanite para maior rigidez
  • Refrigeração por fuso 30 bar para remoção eficiente de cavacos
  • Concebido para operação contínua em vários turnos
  • Amplas opções de personalização e automatização
  • Garantia padrão de 2 anos

Área de trabalho
Dimensões da mesa: 800 mm x 550 mm
Capacidade de carga da mesa: 600 kg
Distância nariz do fuso → superfície da mesa: 150 mm – 700 mm
Distância centro do fuso → coluna: 619 mm

Percursos
Percurso eixo X: 650 mm
Percurso eixo Y: 550 mm
Percurso eixo Z: 550 mm
Guias: Roller

Fuso
Velocidade fuso: 10.000 1/min
Montagem do fuso: SK 40 ISO 7388-1 (DIN 69871)
Binário constante: 57 Nm
Rolamentos do fuso: 7012 x 4
Transmissão do fuso: correia (Riemenantrieb)

Avanço rápido
Avanço rápido X/Y: 36.000 mm/min
Avanço rápido Z: 15.000 mm/min

Avanço
Avanço de trabalho: 10.000 mm/min

Ferramentas
Tipo de magazine: braço duplo
N.º de posições: 24
Seleção de ferramenta: Memory random
Tamanho máx ferramenta Ø x C: 80 mm x 300 mm
Peso máx ferramenta: 7 kg
Tempo troca ferramenta/ferramenta: 1,8 s
Tempo troca ferramenta/cavaco: 3,9 s

Precisões
Repetibilidade: ± 0,003 / ± 0.00012" mm
Precisão de posicionamento: ± 0,005 / 0.0002" mm

Potência
Potência fuso (contínua): 9 kW
Consumo total de energia: 20 kVA
Tensão / Frequência: 400 V / 50 Hz

Dimensões e peso
Dimensões (C x L x A): 2,42 m x 2,20 m x 2,70 m
Peso: 4.000 kg

Controlo e software
Controlo standard: Siemens Sinumerik 828D (atualizável). Funcionalidades: ShopMill, ProgramGUIDE, SINUMERIK MDynamics com Advanced Surface, interpolação simultânea a 4 eixos, leitor DXF, ciclos tecnológicos extensos e ajudas de programação animadas.

Características / especificações técnicas
  • Modelo: VECTOR 650 M SI
  • Categoria: centro CNC vertical C-frame
  • Mesa: 800 x 550 mm, carga 600 kg
  • Percursos: 650 / 550 / 550 mm
  • Fuso: SK40, 10.000 1/min, 57 Nm
  • Magazine: braço duplo, 24 posições
  • Potência fuso: 9 kW; Consumo total: 20 kVA
  • Dimensões: 2,42 × 2,20 × 2,70 m; Peso: 4.000 kg
