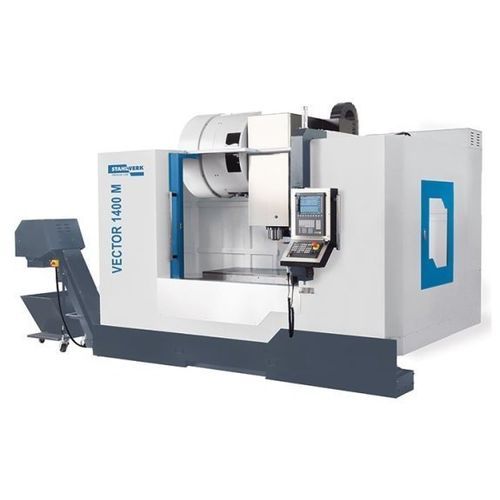

Centro de usinagem CNC de 3 eixos VECTOR 1400 M Si

verticalSK4024 ferramentas

Visão geral do produto
A série VECTOR 1300/1400 é um centro de usinagem vertical concebido para peças muito grandes e pesadas. A base em fundição Meehanite com centro de gravidade baixo e componentes de qualidade asseguram precisão estável em produção por turnos. Opções de acessórios e automação permitem adaptar a máquina a fluxos produtivos específicos.

Destaques

• Eixo principal com múltiplos rolamentos para reduzir vibrações
• Refrigeração por fuso 30 bar para evacuação otimizada de cavacos
• Projetado para operação industrial em vários turnos
• Múltiplas opções de personalização e automação
• Garantia padrão de 2 anos

Concepção da máquina

• Base de coluna extra larga e grandes distâncias de guia para rigidez em usinagens rápidas e precisas
• Estrutura dimensionada por simulações FEM para estabilidade sob cargas reais
• Eixos em guias lineares de rolos totalmente cobertas e fusos de esferas de precisão acionados por servomotores dinâmicos

Rigidez extra

• Guias sobredimensionadas com carros de guia adicionais para maior capacidade de carga e rigidez
• Fusos de esferas pré-carregados com rolamentos maiores para eficiência e durabilidade

Fuso

• Fuso principal suportado por múltiplos rolamentos para absorver e dissipar forças de corte
• Projeto que minimiza a acumulação de calor em carga
• Grandes rolamentos pré-carregados para estabilidade radial em usinagem pesada
• Lubrificantes de alta temperatura para longa vida útil
• Afixação da ferramenta por cone e flange para retenção segura

Troca de ferramentas

• Permutador duplo braço de alto desempenho para máxima utilização do centro
• Tempo de troca ferramenta/ferramenta aprox. 1,8 s; lasca/lasca aprox. 3,9 s (dependendo da configuração)
• Magazine padrão de 24 posições (expansível/opcional)

Manuseio e acessibilidade

• Área de trabalho totalmente encapsulada com porta frontal grande e aberturas laterais para acesso, segurança e limpeza
• Quadros elétricos separados para alta e baixa tensão reduzem calor e ruído
• Volante eletrônico para facilitar a configuração
• Sistema automático de lubrificação central para todos os pontos de lubrificação

Equipamento CNC e software

• Controle padrão Siemens (ex. SINUMERIK 828D); opções de controlo avançadas disponíveis
• Funções de software disponíveis: simulação 3D, ciclos de medição, otimização de usinagem, leitor DXF, entre outras

Especificações técnicas

• Área de trabalho: Mesa 1.500 mm × 700 mm; Capacidade da mesa 1.500 kg; Peso da peça máx. 1.500 kg; Distância nariz do fuso - superfície da mesa 150 mm – 850 mm; Ranhuras em T 6 posições (18 mm × 100 mm)
• Percursos: X 1.400 mm; Y 720 mm; Z 700 mm
• Fuso: Velocidade 10.000 1/min; Montagem SK40 (ISO 7388-1 / DIN 69871)
• Avanço rápido: 24 m/min
• Avanço: Até 10.000 mm/min
• Ferramentas: 24 posições; Ø×L máx. 80 mm × 300 mm; Troca lasca/lasca 3,9 s; ferramenta/ferramenta 1,8 s
• Precisões: Posicionamento ±0,005 mm; Repetibilidade ±0,003 mm
• Potência: Fuso 17 kW (contínuo); Motores eixos X/Y/Z 5,5 kW cada
• Controle: Siemens
• Dimensões e peso: Peso aprox. 9.500 kg; Dimensões 3,8 m × 2,6 m × 3,3 m
