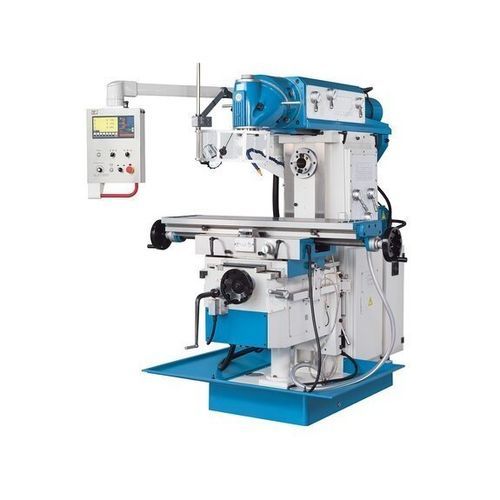

Fresadora universal UWF 5

com servoacionamentoindustrial

Descrição
A UWF 5 é uma fresadora universal da série UWF que oferece uma ampla área de trabalho, cabeça de fresagem universal articulável em dois planos e fuso horizontal com acionamento independente. Os avanços em todos os eixos são realizados por servomotores elétricos com controlo escalonado. A máquina é fornecida com equipamento de série abrangente e é indicada para oficinas de reparação, centros de formação e departamentos de produção que necessitam de fresagem convencional de precisão.

Destaques

• Cabeça de fresagem universal giratória em dois planos (capacidade de 360°)
• Fuso de fresagem horizontal com acionamento independente
• Mesa de fresagem giratória ±45°
• Avanço servo-motor em todos os eixos com função de avanço rápido
• Equipamento de série completo (sistema de refrigeração, bandeja de cavacos, UCI/DRO, ferramentas)

Dados técnicos
Área de trabalho
Dimensões da mesa: 1.325 mm x 360 mm
Capacidade máxima da mesa: 500 kg
Grau de inclinação da mesa dir/esq: 45°
Número de ranhuras em T: 3
Ranhura em T (largura x espaçamento): 18 mm x 80 mm

Percursos
Percurso eixo X: 750 mm
Percurso eixo Y: 280 mm
Percurso eixo Z: 390 mm

Cabeça de fresagem
Intervalo de velocidades (vertical): 60 1/min - 1.750 1/min
Fixação do fuso: SK 50 DIN 2080
Ângulo de rotação: 360°
Curso da viga superior: 550 mm
Distância centro do fuso à mesa: 175 mm - 565 mm

Avanço rápido
Avanço rápido X: 1.200 mm/min
Avanço rápido Y: 800 mm/min
Avanço rápido Z: 600 mm/min

Fuso horizontal
Velocidade do fuso (horizontal): 60 1/min - 1.800 1/min
Fixação do fuso: SK 50 DIN 2080
Avanço (overhang): 380 mm - 930 mm

Avanços
Velocidade de avanço X: 30 mm/min - 750 mm/min
Velocidade de avanço Y: 20 mm/min - 500 mm/min
Velocidade de avanço Z: 15 mm/min - 375 mm/min

Potências
Potência motor fuso horizontal: 5,5 kW
Potência motor fuso vertical: 4 kW
Potência motores avanços X/Y/Z: 1,5 kW cada
Potência bomba de refrigeração: 0,09 kW

Dimensões e peso
Dimensões gerais (C x L x A): 1,8 m x 2,1 m x 2 m
Peso: 2.850 kg

Detalhes do produto

• Base rígida em ferro fundido HT-200 com nervuras para elevada rigidez
• Guias retificadas com superfícies endurecidas para precisão duradoura
• Engrenagens do cabeçote endurecidas e retificadas para funcionamento silencioso e preciso
• Combinação das duas posições de rotação permite definir quase qualquer ângulo espacial
• Servomotores de eixos potentes para avanços motorizados finamente escalonados
• Proteções telescópicas no eixo Y para proteção do veio de avanço
• Painel de comando giratório com indicador de posição integrado (UCI/DRO)
• Sistema de refrigeração e bandeja de cavacos incluídos

Especificações técnicas

• Modelo: UWF 5
• Mesa: 1.325 x 360 mm; carga máx. 500 kg; 3 ranhuras em T (18 mm x 80 mm)
• Percursos (X / Y / Z): 750 / 280 / 390 mm
• Fuso vertical: SK 50, 60 - 1.750 1/min, distância centro-mesa 175 - 565 mm
• Fuso horizontal: SK 50, 60 - 1.800 1/min, avanço 380 - 930 mm
• Avanços rápidos (X / Y / Z): 1.200 / 800 / 600 mm/min
• Velocidades de avanço (X / Y / Z): 30–750 / 20–500 / 15–375 mm/min
• Potências: horiz. 5,5 kW; vert. 4 kW; avanços 1,5 kW cada; bomba 0,09 kW
• Dimensões (C x L x A): 1,8 m x 2,1 m x 2 m; Peso: 2.850 kg
