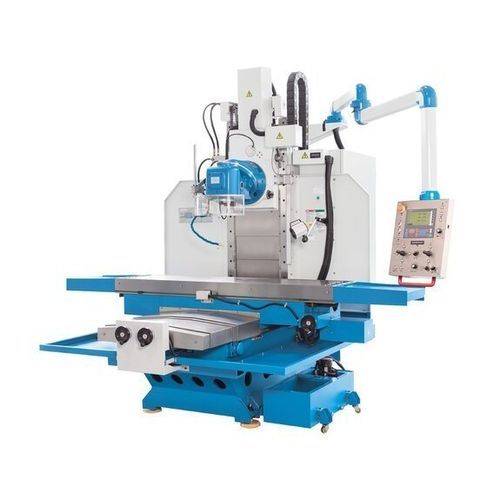

Fresadora CNC de 3 eixos Servomill® KB 1500

universalSK50para usinagem pesada

Visão geral
A Servomill® KB 1500 é uma fresadora de bancada com avanço servo‑convencional concebida para usinagem pesada de peças grandes e complexas. Reúne uma estrutura rígida, guias largas e elevada potência de acionamento. A cabeça de fresagem universal é pivotante em dois planos e aceita eixos longos para trabalhos horizontais. Paradas eletrônicas e volantes eletrônicos garantem repetibilidade tipo CNC sem necessidade de programação.

Destaques

• Tecnologia de avanço servo com volantes eletrônicos
• Fusos de esferas pré‑carregados em todos os eixos
• Paradas eletrônicas 3 x 3 (por eixo)
• Cabeçote universal com 2 eixos de rotação (360°)
• Alta capacidade máxima de carga da mesa: 1.500 kg
• Velocidade do fuso infinitamente variável, montagem do fuso SK 50

Área de trabalho
Dimensões da mesa: 2.100 mm x 500 mm
Capacidade de carga da mesa (máx.): 1.500 kg
Número de ranhuras em T: 4 posições
Ranhura em T (largura x espaçamento): 18 mm x 100 mm

Percursos
Percurso eixo X: 1.500 mm
Percurso eixo Y: 650 mm
Percurso eixo Z: 650 mm

Cabeçote
Faixa de velocidade baixa: 6 1/min - 300 1/min
Faixa de velocidade alta: 300 1/min - 1.500 1/min
Montagem do fuso: SK 50
Ângulo de rotação: 360°
Distância centro do fuso - mesa: 8 mm - 660 mm

Movimento rápido
Movimento rápido X: 6.000 mm/min
Movimento rápido Y: 6.000 mm/min
Movimento rápido Z: 3.000 mm/min
Divisão volante X/Z/Y: 0,01 mm

Avanço
Velocidade de avanço X: 3.000 mm/min
Velocidade de avanço Y: 3.000 mm/min
Velocidade de avanço Z: 2.500 mm/min

Potência de acionamento
Potência motor principal: 15 kW
Motor da bomba de refrigeração: 0,13 kW
Torque avanço X: 18 Nm
Torque avanço Y: 18 Nm
Torque avanço Z: 23 Nm
Potências motores eixos: X 3,6 kW; Y 4,6 kW; Z 3,6 kW

Dimensões e peso
Dimensões (C x L x A): 3,22 m x 2,42 m x 2,8 m
Peso: 7.000 kg

Projeto e construção

• Base maciça com grande mesa de fixação que se desloca em X e Y
• Coluna fortemente nervurada guia o cabeçote universal em Z
• Guias planas muito largas no eixo Y e guia em rabo de andorinha no eixo X para elevada rigidez
• Longo curso de mesa e grande superfície de fixação para peças grandes ou múltiplos dispositivos de fixação
• Cabeçote em guias longas com compensação de peso; contraponto incluído para fresamento horizontal com eixos longos

Eixo principal e acionamentos

• Velocidades do fuso ajustáveis em dois estágios via inversor para alto torque
• Cabeçote universal com operação suave e estabilidade
• Ajuste angular infinitamente variável nos planos 90° e 45° para ângulos espaciais e rotação para horizontal
• Guia de contraponto para uso de eixos longos e usinagem simultânea

Sistema de avanço

• Servomotores potentes permitem velocidades de avanço variáveis e deslocamentos rápidos
• Fusos de esferas pré‑carregados em todos os eixos para posicionamento preciso sem folga
• Compensação de peso no eixo Z assegura deslocamentos suaves

Equipamento

• Painel de comando com X.Pos 3.2 e funções estendidas (padrão)
• Volantes eletrônicos e operação por joystick para movimentos de eixos precisos
• Paradas eletrônicas: 3 posições por eixo memorizáveis
• Indicador eletrônico de carga do fuso
• Lubrificação centralizada, sistema de refrigeração em tanque móvel separado, iluminação LED
• Conjunto amplo de acessórios disponível (ferramentas, eixos, pinças)

Destaques adicionais

• Eletrônica desenvolvida e fabricada na Alemanha
• Controle de posicionamento para percursos predefinidos em todos os eixos
• Fusos pré‑carregados sem folga
• Sincronização de avanço com velocidade do fuso possível
• Indicador de posição integrado com réguas de vidro

Especificações técnicas (resumo)

• Modelo: Servomill® KB 1500
• Mesa: 2.100 x 500 mm, 4 ranhuras em T (18 mm x 100 mm), carga máx. 1.500 kg
• Percursos: X 1.500 mm / Y 650 mm / Z 650 mm
• Montagem fuso: SK 50; Faixas de velocidade: 6 - 300 1/min (baixa), 300 - 1.500 1/min (alta)
• Movimentos rápidos: X/Y 6.000 mm/min, Z 3.000 mm/min
• Velocidades de avanço: X 3.000 mm/min, Y 3.000 mm/min, Z 2.500 mm/min
• Motor principal: 15 kW; Bomba de refrigeração: 0,13 kW
• Dimensões máquina: aprox. 3,22 m x 2,42 m x 2,8 m; Peso aprox. 7.000 kg
• Controle padrão: X.Pos 3.2, volantes eletrônicos, joystick, indicador de carga do fuso
