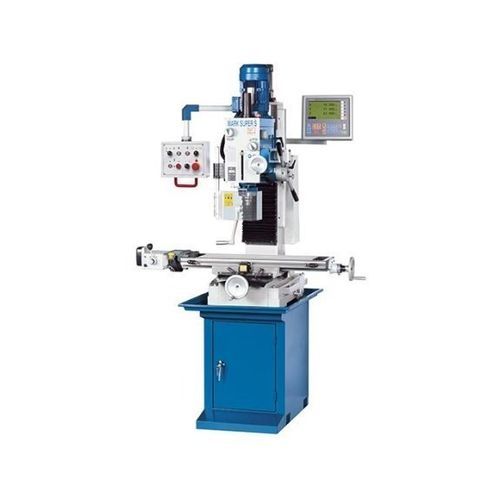

Furadeira-fresadora vertical Mark Super S

de 3 eixospara açode velocidade variável

Visão geral
A Mark Super S é uma máquina combinada de furação e fresagem compacta, destinada ao furo e ao fresamento de aço e metais não ferrosos. Integra acionamento potente, cabeça orientável e ampla faixa de velocidades para peças únicas, pequenas séries e oficinas de manutenção.

Destaques

• Avanço no eixo X com variação contínua para deslocamento longitudinal preciso
• Avanço de furação automatizado com indicação digital da profundidade
• Cabeçote de fresagem com caixa de engrenagens para usinagem com alto binário
• Cabeçote giratório (±45°) para vários ângulos de usinagem
• Velocidade do fuso stepless com display digital (modelo SV)

Características do produto

• Movimento motorizado em altura do cabeçote com manivela para posicionamento exato
• Volante para microavanco do eixo oco
• Indicador digital de profundidade para o curso do eixo
• Unidade de roscamento com inversão ajustável para corte de rosca
• Engrenagens e eixos endurecidos para funcionamento silencioso e longa vida útil
• Base rígida com compartimento de armazenamento integrado
• Avanço variável no eixo X fornecido como padrão
• Dois estágios de caixa de engrenagens e controlo por frequência para alto binário em toda a faixa de velocidades
• Velocidade do fuso selecionada mostrada no painel de comando
• Opcional: indicador de posição 3 eixos — resolução 0,01 / 0,005 mm; memória para 10 ferramentas; cálculo de círculo de furos; conversão mm/polegada
• Fácil expansão e design de baixa manutenção

Especificações técnicas

• Área de trabalho
  Dimensões da mesa: 800 mm x 240 mm
  Capacidade de perfuração (aço): 32 mm
  Fresagem de eixo: 32 mm
  Elevação da cabeça: 350 mm
  Número de ranhuras em T: 3
  Ranhura em T mesa (largura x espaçamento): 14 mm x 80 mm
• Percursos
  Percurso eixo X manual / automático: 560 / 480 mm
  Percurso eixo Y: 190 mm
• Cabeçote de fresagem vertical
  Montagem do fuso: MK 4 (DIN 228)
  Diâmetro do eixo oco: 75 mm
  Percurso do eixo oco: 120 mm
  Distância ponta fuso‑mesa: 460 mm
  Avanço (overhang): 258 mm
  Faixa de inclinação da cabeça: ± 45°
  Faixa de velocidades: (12) 75–3200 1/min
• Avanço
  Avanços do eixo: 0,10; 0,18; 0,26 (3) mm/rot
• Capacidade de acionamento
  Potência do motor principal: 1,5 / 1,1 kW
• Dimensões e peso
  Dimensões (C x L x A): 1,25 m x 0,95 m x 2,13 m
  Peso: 380 kg
