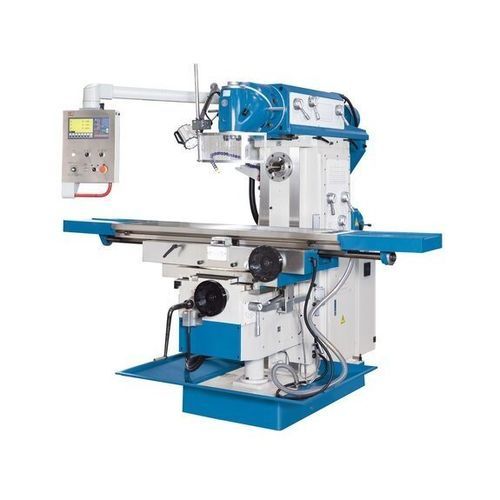

Fresadora de 3 eixos UWF 6

horizontalverticaluniversal

Descrição
A fresadora universal UWF 6 é o maior modelo da série UWF. Projetada para operações de fresagem convencional em peças de grande dimensão, combina longos percursos, uma mesa ampla e possibilidades de trabalho com fusos vertical e horizontal independentes, oferecendo elevada versatilidade para aplicações industriais.

Destaques

• Cabeçote de fresagem universal giratório em 2 níveis (360°)
• Fuso de fresagem horizontal com acionamento próprio
• Mesa de fresagem inclinável (até 45°)
• Servoalimentação em todos os eixos com altas velocidades de avanço rápido
• Equipamento padrão abrangente (sistema de refrigeração, depósito de cavacos, indicador de posição 3 eixos)

Área de trabalho
Dimensões da mesa: 1.600 mm x 360 mm
Capacidade de carga da mesa (máx.): 500 kg
Numero de ranhuras em T: 3
Ranhuras em T (largura x espaçamento): 18 mm x 80 mm

Percursos
Percurso eixo X: 1.300 mm
Percurso eixo Y: 300 mm
Percurso eixo Z: 400 mm

Cabeçote de fresagem
Intervalo de velocidades (vertical): 60 1/min - 1.750 1/min
Acoplamento do fuso: SK 50 (DIN 2080)
Ângulo de rotação: 360°
Curso da viga superior: 550 mm
Distância centro do fuso - mesa: 190 mm - 590 mm

Avanços rápidos
Avanço rápido X: 1.200 mm/min
Avanço rápido Y: 800 mm/min
Avanço rápido Z: 600 mm/min

Fuso de fresagem horizontal
Velocidade do fuso (horizontal): 60 1/min - 1.800 1/min
Acoplamento do fuso: SK 50 (DIN 2080)
Distância fuso horizontal - superfície da mesa: 20 mm - 420 mm
Distância eixo do fuso - viga superior: 200 mm

Alimentação
Velocidade de avanço X: 30 mm/min - 750 mm/min
Velocidade de avanço Y: 20 mm/min - 500 mm/min
Velocidade de avanço Z: 15 mm/min - 375 mm/min

Potência dos motores
Potência do motor fuso horizontal: 5,5 kW
Potência do motor fuso vertical: 4 kW

Medidas e pesos
Dimensões (C x L x A): 2,52 m x 2,10 m x 2,00 m
Peso líquido: aprox. 2.950 kg

Equipamento padrão e características construtivas

• Estrutura em ferro fundido HT-200 com nervuras para alta rigidez
• Guias endurecidas e retificadas para precisão duradoura
• Mesa inclinável até 45° com ampla superfície de fixação
• Acionamentos separados para fusos vertical e horizontal
• Contraponto com manga em bronze para fresas longas
• Indicador de posição 3 eixos, memória de ferramentas e conversão mm/polegadas
• Sistema de refrigeração, cuba de cavacos e iluminação de trabalho incluídos

Especificações técnicas

• Modelo: UWF 6
• Tipo: Fresadora universal
• Mesa: 1.600 x 360 mm
• Capacidade mesa: 500 kg
• Percursos (X / Y / Z): 1.300 / 300 / 400 mm
• Avanços rápidos (X / Y / Z): 1.200 / 800 / 600 mm/min
• Fuso vertical: SK 50 (DIN 2080), 60–1.750 1/min, motor 4 kW
• Fuso horizontal: SK 50 (DIN 2080), 60–1.800 1/min, motor 5,5 kW
• Curso viga superior: 550 mm
• Centro fuso - mesa: 190–590 mm
• Dimensões gerais: 2,52 m x 2,10 m x 2,00 m
• Peso líquido: aprox. 2.950 kg
