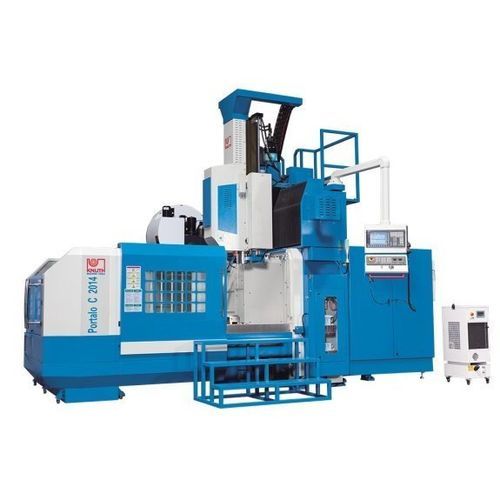

Fresadora CNC de 3 eixos Portalo C 2519 CNC

verticalcom mesa móveltipo pórtico

Descrição
O Portalo C 2519 CNC é uma frescoadora portal concebida para usinagem de precisão de peças de grandes dimensões e elevado peso. A máquina apresenta um portal fixo e uma mesa móvel, adequada para remoção de material pesada e também para usinagem em alta velocidade de matrizes e geometrias complexas.

Destaques

• Alta capacidade de carga da peça
• Grande área de trabalho
• Portal rígido e fixo
• Trocador de ferramentas rápido de 24 posições
• Sistemas Renishaw para medição de ferramenta e peça

Projeto e construção
A mesa móvel combinada com um portal fixo permite usinar peças volumosas e pesadas. A combinação de guias lineares e guias planas/box garante longa vida útil, maiores velocidades de usinagem e rigidez contínua. Fuso de esferas pré-carregado e servomotores Siemens fornecem avanços dinâmicos e percursos rápidos em todos os eixos.

Eixo principal

• Alta potência de acionamento e ampla faixa de velocidades fornecem as reservas de torque necessárias para usinagens pesadas

Trocador de ferramentas

• Trocador robusto de 24 estações com garra de braço duplo para mudanças rápidas e flexíveis de ferramentas

Controlo

• Controlo Siemens 828D com programação intuitiva e suporte técnico
• Software Siemens Shopmill incluído para facilitar a produção de contornos e peças complexas

Equipamento

• Grandes portas deslizantes para fácil acesso e manuseio
• Sistemas Renishaw para medição de ferramenta/peça que reduzem erros de montagem e tempos de paragem
• Poderoso sistema de refrigeração e transportador de cavacos incluídos
• Sistema automático de lubrificação centralizada para manutenção simplificada

Especificações técnicas — Área de trabalho
Dimensões da mesa: 2.500 mm x 1.500 mm
Capacidade de carga mesa (máx.): 7.000 kg
Distância nariz do fuso - mesa: 150 mm - 1.050 mm
Distância entre colunas: 1.900 mm

Especificações técnicas — Percursos
Percurso eixo X: 2.600 mm
Percurso eixo Y: 1.900 mm
Percurso eixo Z: 900 mm

Especificações técnicas — Cabeçote
Velocidade do fuso: 6.000 1/min
Montagem do fuso: SK 50 ISO 7388-1 (DIN 69871)
Diâmetro do fuso: 190 mm

Especificações técnicas — Avanços rápidos
X/Y: 12 m/min, Z: 10 m/min

Especificações técnicas — Avanço de trabalho
Avanço: 8.000 mm/min

Ferramentas
Número de posições de ferramentas: 24

Precisões
Precisão de posicionamento: 0,005/300 mm
Repetibilidade: 0,005/1000 mm

Potência de acionamento
Potência nominal motor principal: 26 kW
Potência contínua: 22 kW

Dimensões e peso
Dimensões (C x L x A): 7,5 m x 4,3 m x 4,8 m
Peso: 20.000 kg

Características / especificações técnicas

• Tipo: fresadora portal CNC com portal fixo e mesa móvel
• Mesa: 2.500 x 1.500 mm, capacidade 7.000 kg
• Percursos: X 2.600 mm, Y 1.900 mm, Z 900 mm
• Fuso: SK 50, 6.000 1/min, Ø 190 mm
• Trocador de ferramentas: 24 posições
• Precisão: 0,005/300 mm; Repetibilidade: 0,005/1000 mm
• Potência: 26 kW (22 kW contínuo)
• Dimensões / peso: 7,5 m x 4,3 m x 4,8 m / 20.000 kg
