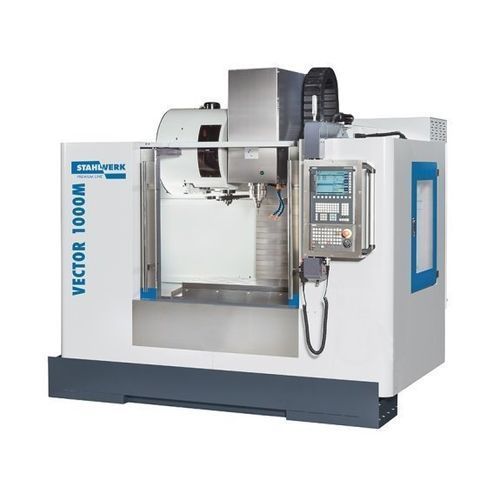

Centro de usinagem CNC vertical VECTOR 1000 M Si

SK4024 ferramentascompacto

Visão geral
O VECTOR 1000 M SI é um centro de usinagem vertical CNC compacto e pré-configurado, concebido para tarefas produtivas complexas. Projetado por análise FEM e fabricado sob rigoroso controlo de qualidade, o banco combina fundição Meehanite e coluna em delta para elevada rigidez estrutural. Componentes e layout adaptados a funcionamento em vários turnos e integração de automação industrial.

Destaques

• Coluna em Y extra larga em Meehanite para máxima rigidez
• Refrigeração interna por fuso a 30 bar (CTS) para melhor evacuação de cavacos e qualidade de superfície
• Trocador de ferramentas de braço duplo com 24 posições para alta capacidade
• Altas velocidades de avanço e deslocamento para tempos de ciclo reduzidos
• Comando Siemens Sinumerik 828D com ShopMill e ProgramGUIDE

Projeto da máquina & componentes

• Construção tipo C rígida com baixo centro de gravidade e ocupação reduzida
• Fusos de esferas pré‑carregados de 30 mm e pacote de acionamento digital para elevado binário e guiamento estável da mesa
• Guias lineares/roller em X, Y e Z para reduzir atrito e aumentar precisão
• Eixo do fuso com múltiplos rolamentos para absorção das forças de usinagem

Fuso & utensiis

• Montagem do fuso: SK40 ISO 7388-1 (DIN 69871)
• Velocidade máx.: 10.000 min⁻¹; binário constante: 57 Nm; rolamentos: 7012 × 4
• Trocador: braço duplo, 24 posições; Ø×L máx. da ferramenta: 80 × 350 mm; peso máx.: 7 kg
• Tempos de troca: 1,8 s (ferramenta‑a‑ferramenta) e 3,9 s (chip‑to‑chip)
• CTS 30 bar disponível através do fuso para refrigeração interna em alta pressão

Comando & software — Siemens Sinumerik 828D

• Comando compacto e robusto; ShopMill para programação rápida de peça única; ProgramGUIDE para produção em série
• SINUMERIK MDynamics com Advanced Surface para acabamentos otimizados
• Animated Elements, ciclos de medição, leitor DXF e interpolação simultânea a 4 eixos
• Transferência de dados via USB, CF, Ethernet

Especificações técnicas

• Área de trabalho
  Dimensões da mesa: 1.100 × 550 mm
  Capacidade da mesa: 800 kg
  Distância nariz do fuso‑mesa: 150–700 mm
  Centro fuso‑coluna: 619 mm
• Deslocamentos
  X: 1.000 mm; Y: 550 mm; Z: 550 mm
  Guia: Roller (guias de rolos lineares)
• Fuso
  Velocidade: 10.000 min⁻¹; Montagem: SK40; Binário: 57 Nm; Rolamentos: 7012 × 4; Transmissão: correia (Riemenantrieb)
• Avanços
  Rapidez X/Y: 36.000 mm/min; Rapidez Z: 15.000 mm/min; Avanço de trabalho: até 10.000 mm/min
• Ferramentas
  Trocador braço duplo 24 posições; Ø×L máx.: 80×350 mm; Peso máx.: 7 kg; Troca F/F: 1,8 s; Chip‑to‑chip: 3,9 s
• Precisões
  Repetibilidade: ±0,003 mm; Precisão de posicionamento: ±0,005 mm
• Potência & elétrica
  Motor principal contínuo: 9 kW; Potência total: aprox. 20 kVA; Tensão: 400 V; Frequência: 50 Hz
• Dimensões & peso
  Dimensões (C×L×A): 2,62 × 2,2 × 2,7 m; Peso: ≈4.600 kg

Aplicações & personalizações

• Fresagem em série, moldes e matrizes, peças de precisão em ambiente multi‑turno
• Opções: aumento de rpm do fuso, interfaces BBT/HSK, mesas rotativas, curso Z estendido, integração de automação e sondas de medição
