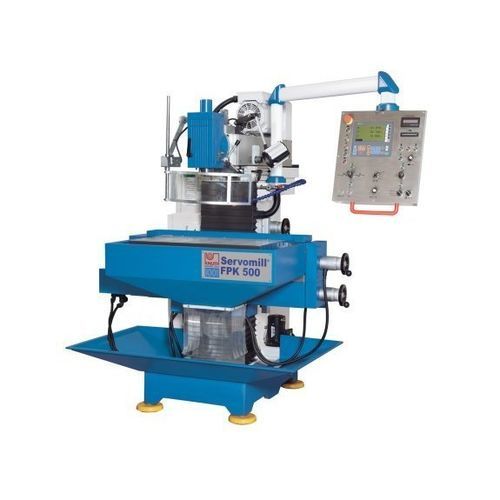

Fresadora CNC de 3 eixos Servomill® FPK 500

universalSK40

Visão geral
Esta versátil fresadora de ferramentas tornou-se essencial na produção mecânica de ferramentas e moldes. O design compacto oferece grande flexibilidade e facilidade de operação. Equipada com batentes eletrônicos, volantes eletrônicos e funções adicionais de fresagem, a Servomill traz muitas vantagens da tecnologia de produção CNC sem exigir programação complexa. Aplicações principais: ferramentaria, produção e formação.

Destaques

• Tecnologia de alimentação por servo com volantes eletrônicos
• Fusos de esferas pré-carregados em todos os eixos (sem folga)
• Batentes eletrônicos em 3 posições por eixo
• Grande console vertical e mesa de trabalho
• Fuso vertical e opção de fuso horizontal (SK 40 DIN 2080)
• Velocidade do fuso infinitamente variável

Área de trabalho
Dimensões da mesa: 800 mm x 400 mm
Mesa vertical: 1.020 mm x 225 mm
Capacidade de carga mesa (máx.): 200 kg
Número de ranhuras em T: 6 (14 mm x 63 mm)
Ranhuras mesa vertical: 3 (14 mm x 63 mm)

Deslocamentos
Curso eixo X: 500 mm
Curso eixo Y: 400 mm
Curso eixo Z: 400 mm

Cabeçote de fresagem
Intervalo baixa velocidade: 40 1/min - 260 1/min
Intervalo alta velocidade: 260 1/min - 2.000 1/min
Velocidade do fuso: 40 1/min - 2.000 1/min
Montagem do fuso: SK 40 DIN 2080
Ângulo de inclinação: 90°
Curso da pinola: 60 mm
Distância nariz do fuso - mesa: 50 mm - 450 mm
Distância nariz do fuso - coluna: 170 mm - 570 mm

Avanço rápido
Avanço rápido X/Y/Z: 1.200 mm/min

Fuso de fresagem horizontal
Montagem do fuso: SK 40 DIN 2080
Distância centro fuso - mesa: 145 mm - 545 mm

Avanços de trabalho
Avanço X/Y/Z: 10 mm/min - 1.000 mm/min

Potência de acionamento
Potência motor principal: 3,7 kW
Potência bomba de refrigeração: 0,13 kW
Torque avanço X/Y: 7,7 Nm ; Z: 10 Nm

Dimensões e peso
Dimensões (C x L x A): 1,5 m x 1,7 m x 1,8 m
Peso: 1.550 kg

Detalhes do produto
A série FPK é uma interpretação moderna da clássica fresadora universal de ferramentas. A estrutura em consola em ferro fundido garante precisão e durabilidade. Os comandos estão concentrados para um controlo ergonómico. Guias com grande superfície de contacto asseguram estabilidade dimensional e elevada capacidade de carga. A caixa de engrenagens principal do fuso está integrada na viga superior para transmissão eficaz e baixas vibrações. A robusta transmissão em 2 velocidades com engrenagens temperadas e retificadas oferece ampla faixa de velocidades variáveis. A cabeça vertical é inclinável em ambos os lados; a pinola movimenta-se manualmente e a cabeça vertical é desmontável para acesso ao fuso horizontal. Contra-ponta é fornecida de série para eixos longos.

Tecnologia de alimentação
Servomotores potentes permitem velocidades de avanço infinitamente variáveis e deslocamentos rápidos em todos os eixos. Fusos de esferas pré-carregados garantem posicionamento preciso, sem folga, com baixo desgaste e longa vida útil.

Equipamento
Equipamento padrão inclui sistema de refrigeração potente, iluminação de trabalho LED e pacote de ferramentas com eixos longos e pinças. Funções eletrônicas integradas fornecem controle de posicionamento, indicador eletrônico de carga do fuso, volantes eletrônicos, movimento por joystick e indicador de posição X.pos 3.2.

Servomill - Destaques

• Eletrónica desenvolvida e fabricada na Alemanha
• Controle de posição para trajetórias pré-definidas em todos os eixos
• Fusos de esferas pré-carregados sem folga
• Servomotores em todos os eixos com avanço variável e avanço rápido
• Indicador eletrônico de carga do fuso
• Volantes eletrônicos em todos os eixos
• Movimento X/Y/Z via joystick
• Indicador de posição integrado com régua de vidro
• Sincronização avanço / velocidade do fuso possível

Vantagens de uso

• Operação intuitiva e disposição prática dos comandos
• Avanço automático em todos os eixos, infinitamente variável
• Batentes configuráveis em qualquer eixo (3 posições por eixo)
• Alta precisão por volantes eletrônicos e servos
• Baixa manutenção graças a acionamentos e sistemas de medição protegidos
• Projetada para operação contínua com componentes de acionamento premium

Especificações / dados técnicos

• Modelo: Servomill® FPK 500
• Fabricante: KNUTH
• Dimensões mesa: 800 × 400 mm
• Deslocamentos (X×Y×Z): 500 × 400 × 400 mm
• Faixa de velocidade do fuso: 40 – 2.000 1/min
• Montagem do fuso: SK 40 (DIN 2080)
• Potência motor principal: 3,7 kW
• Capacidade mesa: 200 kg
• Número ranhuras T: 6 (14 mm × 63 mm)
• Avanço rápido (todos eixos): 1.200 mm/min
• Avanço de trabalho (cada eixo): 10 – 1.000 mm/min
• Dimensões externas (C×L×A): 1,5 m × 1,7 m × 1,8 m
• Peso: 1.550 kg
• Indicador de posição: X.pos 3.2
• Equipamento padrão: sistema de refrigeração, iluminação LED, volantes eletrônicos, fusos de esferas pré-carregados, lubrificação central (dependendo da configuração)
