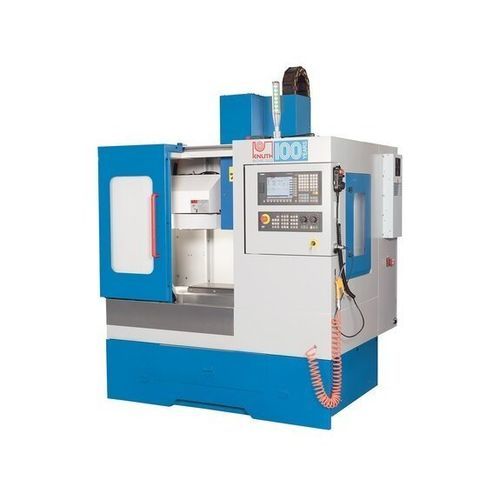

Centro de usinagem CNC de 3 eixos LabCenter 350 Advanced

verticalSK3012 ferramentas

Visão geral
O LabCenter 350 Advanced é um centro de usinagem vertical compacto concebido para formação em CNC e produção de pequenas séries. Reúne funcionalidades de máquinas de produção com um comando SINUMERIK 808 de fácil utilização, adequado a laboratórios de ensino e oficinas com necessidades de usinagem leve.

Destaques

• Pequena área ocupada, ideal para salas de formação e oficinas com espaço limitado
• Conjunto completo de equipamento com componentes de elevada qualidade
• Comando SINUMERIK 808D ADVANCED para operação e programação intuitivas
• Trocador de ferramentas horizontal de 12 posições para setups rápidos e flexibilidade

Conception da máquina

• Estrutura em ferro fundido que fornece uma base rígida e amortecedora de vibrações
• Componentes sobredimensionados que asseguram precisão e fiabilidade a longo prazo
• Eixos em guias lineares protegidas por coberturas robustas
• Fusos de esferas pré-carregados para precisão, dinâmica e durabilidade
• Contrapeso no eixo Z para movimentos finos e resposta rápida
• Mesa: ampla superfície de fixação, carga da mesa 100 kg; 3 ranhuras em T
• Envolvente fechada com porta deslizante frontal e janelas laterais para acesso seguro

Eixo principal e acionamentos

• Montagem de fuso SK 30 para ampla disponibilidade de ferramentas
• Unidade de fuso com rolamentos múltiplos e acionamento por correia, velocidades até 6.000 rpm

Trocador automático de ferramentas

• Carrossel horizontal de 12 posições que aumenta produtividade e flexibilidade
• Projeto horizontal robusto que evita necessidade de garras adicionais
• Tempo de troca ferramenta/ferramenta: aprox. 12 s

Equipamento

• Volante eletrónico para preparação rápida e precisa
• Sistema de lubrificação central automática para manutenção fiável
• Eletrónica alojada em quadro fechado com permutador de calor para controlo térmico
• Pistola de ar comprimido acessível para preparação e limpeza
• Luz de trabalho e sinalização tricolor incluídas

Comando

• SINUMERIK 808D ADVANCED — filosofia uniforme de operação e programação, adequada à formação e a operações de fresagem exigentes
• Auxílios de programação e instruções claras para facilitar a aprendizagem dos fundamentos CNC

Especificações técnicas
Área de trabalho
Dimensões da mesa: 600 mm x 240 mm
Capacidade de carga da mesa: 100 kg
Distância nariz do fuso - superfície da mesa: 100 mm - 420 mm
Número de ranhuras em T: 3

Percursos
Percurso eixo X: 350 mm
Percurso eixo Y: 240 mm
Percurso eixo Z: 400 mm

Cabeçote
Velocidade do fuso: 6.000 1/min
Montagem do fuso: SK 30

Alimentação
Avanço rápido: 6.000 mm/min

Ferramentas
Número de posições de ferramentas: 12 posições
Ø ferramenta: 60 (200) mm
Peso máx. da ferramenta: 5 kg
Tempo de troca ferramenta/ferramenta: 12 s

Precisões
Repetibilidade: 0,015 mm
Precisão de posicionamento: 0,01 mm

Capacidades de transmissão
Motor principal, carga contínua: 2,2 kW
Consumo total de energia: 6 kVA
Potência motor X: 1 kW
Potência motor Y: 1 kW
Potência motor Z: 1,75 kW

Medidas e pesos
Dimensões (C x L x A): 1,75 m x 1,35 m x 2,2 m
Peso: 1.260 kg
