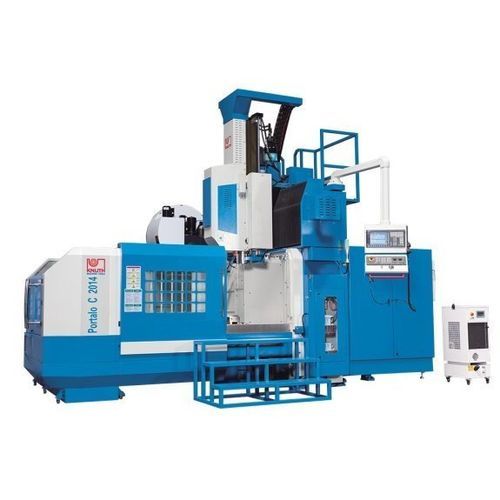

Centro de usinagem CNC de 3 eixos Portalo C 4022 CNC

verticalcom mesa móveltipo pórtico

Visão geral
O centro de usinagem vertical tipo pórtico Portalo C 4022 CNC foi projetado para usinagem de precisão de peças grandes e pesadas. A configuração com pórtico fixo e mesa móvel suporta remoção pesada de material e usinagens de alta velocidade em matrizes e moldes complexos. Equipamentos padrão modulares permitem adaptação às necessidades de produção.

Destaques

• Alta capacidade de carga da mesa para peças pesadas
• Amplo envelope de usinagem
• Construção de pórtico rígido e fixo
• Trocador de ferramentas rápido de 24 posições
• Sistemas Renishaw de palpação para ferramenta e peça

Pórtico

• Pórtico extra rígido e soluções de guias projetadas para longos percursos e usinagem pesada
• Combinação de guias lineares e guias planas para maior vida útil, maiores velocidades e rigidez sustentada
• Fusos de esferas pré‑carregados e servomotores Siemens garantem avanço dinâmico e movimentos rápidos em todos os eixos

Fuso principal

• Alta potência de acionamento e ampla faixa de velocidades fornecem reservas de torque necessárias para cortes pesados

Trocador de ferramentas

• Trocador robusto de 24 posições com garra de braço duplo para trocas de ferramenta flexíveis e rápidas em produção

Comando

• Comando Siemens 828D com programação intuitiva e bom suporte de serviço
• Software Siemens Shopmill incluído para simplificar a programação de contornos complexos

Equipamento

• Grandes portas deslizantes para fácil acesso e carregamento
• Sistemas Renishaw para medição de ferramenta e peça que reduzem tempos de setup e sucata
• Poderoso sistema de refrigeração e transportador de cavacos para remoção
• Lubrificação central automática para simplificar a manutenção

Especificações técnicas

• Dimensões mesa: 4.000 mm x 1.800 mm
• Capacidade mesa (máx.): 10.000 kg
• Distância nariz do fuso - mesa: 200 mm - 1.200 mm
• Distância entre colunas: 2.200 mm
• Cursos X / Y / Z: 4.200 mm / 2.500 mm / 1.000 mm
• Velocidade do fuso: 6.000 1/min
• Montagem do fuso: SK 50 ISO 7388-1 (DIN 69871)
• Diâmetro do fuso: 190 mm
• Avanço rápido X: 12 m/min — Y: 12 m/min — Z: 10 m/min
• Avanço de trabalho: 8.000 mm/min
• Número de posições de ferramentas: 24
• Precisão de posicionamento: 0,005/300 mm
• Repetibilidade: 0,005/1000 mm
• Potência motor principal: 26 kW
• Acionamento principal, carga contínua: 22 kW
• Dimensões (C x L x A): 10 m x 5,1 m x 4,9 m
• Peso: 34.000 kg
