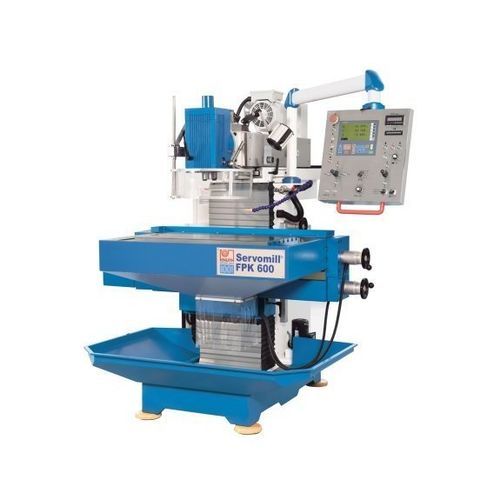

Fresadora CNC de 3 eixos Servomill® FPK 600

verticalpara moldes

Descrição resumida
Fresadora para ferramentas versátil destinada à fabrico de ferramentas, produção e formação. Projeto compacto em bancada tipo consola que oferece flexibilidade e operação simples. Equipada com batentes eletrónicos, volantes eletrónicos e funções de fresagem adicionais, a Servomill® aproxima as vantagens da tecnologia CNC sem necessidade de programação.

Destaques

• Avanço por servo com volantes eletrónicos
• Fusos de esferas pré‑tensionados em todos os eixos
• Batentes eletrónicos com 3 posições por eixo
• Grande consola vertical e mesa com 7 ranhuras em T
• Fuso vertical e horizontal (SK40)
• Velocidade do fuso regulável continuamente

Projeto e construção
A bancada em consola em ferro fundido garante precisão e durabilidade. Os comandos estão agrupados para acesso ergonómico do operador. Guias robustas asseguram estabilidade dimensional e elevada capacidade de carga.

Fuso principal e acionamentos
A caixa de engrenagens do fuso está integrada na viga superior para transmissão eficiente e funcionamento com baixas vibrações. Engrenagens endurecidas e retificadas em dois estágios oferecem ampla gama de velocidades reguláveis. A cabeça vertical é orientável para ambos os lados e desmontável para aceder ao fuso horizontal; contra‑ponta disponível para trabalhos com eixos longos.

Avanços
Servomotores potentes permitem avanços de trabalho e deslocamentos rápidos infinitamente variáveis em todos os eixos. Fusos de esferas pré‑tensionados garantem posicionamento sem folga, preciso e com menor desgaste.

Equipamento
Equipamento de série inclui sistema de refrigeração potente, iluminação LED de trabalho, pacote de ferramentas com eixos longos e pinças, e opções de lubrificação centralizada.

Servomill - Eletrónica e controlo

• Eletrónica desenvolvida e fabricada na Alemanha
• Controlo de posicionamento para percursos pré‑definidos em todos os eixos
• Fusos de esferas pré‑tensionados sem folga
• Servomotores em todos os eixos, avanço variável e avanço rápido
• Indicador eletrónico de carga do fuso
• Volantes eletrónicos e controlo por joystick
• Indicador de posição integrado com escala de vidro (X.Pos 3.2)
• Avanço pode ser sincronizado com a velocidade do fuso

Características adicionais

• Indicador de posição X.pos 3.2 (nova geração)
• Funcionamento intuitivo e disposição ergonómica dos comandos
• Regulação de batentes em qualquer eixo com um botão (3 posições por eixo)
• Sistemas de avanço praticamente isentos de manutenção

Especificações técnicas

• Modelo: Servomill® FPK 600
• Mesa: 850 × 450 mm; Mesa vertical: 1.190 × 250 mm; Capacidade mesa máx.: 300 kg; Ranhuras em T mesa: 7 (14 × 63 mm); Mesa vertical: 3 (14 × 63 mm)
• Percursos (X / Y / Z): 600 / 450 / 450 mm
• Velocidade do fuso: 40 – 2.000 1/min; Montagem do fuso: SK 40 (DIN 2080); Ângulo de oscilação: 90°; Curso da pinola: 60 mm; Nariz do fuso–mesa: 50 – 500 mm; Centro fuso–coluna: 170 – 620 mm
• Avanço rápido X / Y / Z: 1.200 mm/min
• Avanço de trabalho X / Y / Z: 10 – 1.000 mm/min
• Potência de acionamento: motor principal 5,5 kW; Bomba de refrigeração 0,13 kW; Torque de avanço X / Y / Z: 10 / 10 / 15 Nm
• Dimensões (C × L × A): 1,6 m × 1,8 m × 2 m; Peso: 1.750 kg
