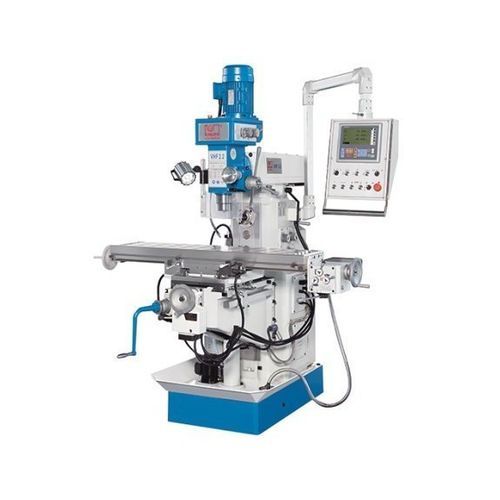

Fresadora de 3 eixos VHF 2.2

universalpara açocom alimentador

Descrição
A fresadora universal VHF 2.2 apresenta longos cursos e fusos vertical e horizontal com acionamentos separados para usinagem potente. A cabeça vertical é inclinável (±45°) e o fuso móvel. Os modelos desta série são indicados para oficinas de reparação e de formação.

Destaques

• Cabeça de fresagem inclinável
• Avanço automático nos eixos X e Y
• Fuso horizontal com suporte de contra-apoio
• Amplo pacote de acessórios de série

Área de trabalho
Capacidade de furação em aço: 30 mm
Diâmetro máx. fresa de haste: 25 mm
Capacidade de roscagem em aço: M16
Diâmetro máx. fresa frontal: 100 mm
Área da mesa: 1.270 mm x 280 mm
Capacidade de carga mesa (máx.): 150 kg

Cursos
Curso eixo X: 700 mm
Curso eixo Y: 210 mm
Curso eixo Z: 310 mm

Cabeça de fresagem vertical
Velocidade do fuso (vertical): 115 1/min - 1.750 1/min
Montagem do fuso: SK 40 DIN 2080
Curso do fuso móvel: 120 mm
Avanço livre: 200 mm - 650 mm
Distância ponta do fuso - superfície da mesa: 50 mm - 375 mm
Faixa de inclinação da cabeça: ±45°

Avanço rápido
Avanço rápido eixo Z: 380 mm/min

Fuso de fresagem horizontal
Velocidade do fuso (horizontal): 40 1/min - 1.300 1/min
Montagem do fuso: ISO 40
Distância fuso horizontal - superfície da mesa: 0 mm - 310 mm

Avanço
Velocidade de avanço eixo X: 16 mm/min - 380 mm/min
Velocidade de avanço eixo Y: 0 mm/min - 700 mm/min

Potência de acionamento
Potência do motor fuso horizontal: 2,2 kW
Potência do motor fuso vertical: 0,85 kW - 1,5 kW

Dimensões e pesos
Dimensões (C x L x A): 1,7 m x 1,45 m x 2,45 m
Peso: 1.400 kg

Detalhes do produto

• Relação preço/desempenho obtida pela padronização dos conjuntos VHF e produção em grande escala
• Bancada extremamente rígida em ferro fundido com nervuras
• Guias retificadas com superfície temperada para precisão e resistência ao desgaste
• Ampla área de montagem na mesa de fresagem
• Fusos vertical e horizontal com acionamentos separados e caixa de engrenagens
• Cabeça vertical inclinável ±45°; avanço do fuso por tambor ou volante de avanço fino
• Para operações com fuso horizontal, o conjunto de viga/cabeça superior pode girar ±180° na coluna
• Suporte exterior padrão com buchas de bronze para eixos longos no fuso horizontal
• Sistema de avanço com caixa de mudanças no eixo X e unidade de avanço continuamente variável no eixo Y
• Ajuste de altura da mesa por avanço automático; avanço de precisão por manivela
• Painel de comando inclinável com indicador de posição integrado
• Sistema de refrigeração e bandeja de cavacos incluídos

Equipamento padrão

• Indicador de posição 3 eixos X.Pos 3.2
• Sistema de refrigeração
• Luz de trabalho
• Ferramentas de operação
• Manual de operação
• Barra de tração M16
• Suporte exterior para fresagem horizontal
• Bandeja de cavacos
• Haste porta-ferramenta Ø 27 mm

Especificações técnicas

• Tipo: Fresadora universal
• Modelo: VHF 2.2
• Montagem fuso vertical: SK 40 (DIN 2080)
• Montagem fuso horizontal: ISO 40
• Faixa de velocidade fuso vertical: 115 - 1.750 1/min
• Faixa de velocidade fuso horizontal: 40 - 1.300 1/min
• Cursos (X x Y x Z): 700 mm x 210 mm x 310 mm
• Mesa: 1.270 mm x 280 mm
• Capacidade max. mesa: 150 kg
• Potências: fuso horizontal 2,2 kW; vertical 0,85 - 1,5 kW
• Dimensões (C x L x A): 1,7 m x 1,45 m x 2,45 m
• Peso: 1.400 kg
