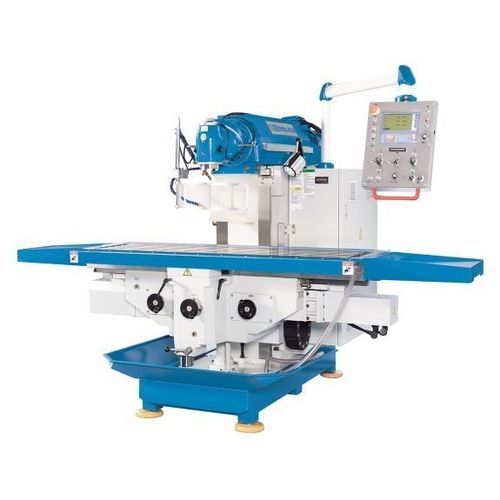

Fresadora de 3 eixos Servomill® UWF 1400

universalcom servoacionamentoindustrial

Apresentação
A Servomill® UWF 1400 é uma fresadora universal com tecnologia de avanço servo-convencional e cabeçote universal inclinável em dois eixos. Oferece ampla área de trabalho e potente acionamento do fuso, fornecendo funções semelhantes às de produção CNC sem programação completa. Aplicações típicas: ferramentaria, fabrico e formação.

Destaques

• Grande área de trabalho com alta capacidade de carga da mesa
• Tecnologia de avanço servo-convencional para usinagem manual e semi‑automática precisa
• Parafusos de esferas pré‑cargas em todos os eixos para posicionamento sem folga
• Volantes eletrónicos e batentes eletrónicos
• Cabeçote universal com 2 eixos de rotação (360°)
• Velocidade do fuso infinitamente variável em duas faixas

Especificações técnicas — Área de trabalho
Dimensões da mesa: 2.000 mm x 500 mm
Capacidade de carga da mesa: 1.800 kg
Número de ranhuras em T: 5 posições
Largura ranhura T: 18 mm
Espaçamento ranhuras T: 80 mm

Especificações técnicas — Percursos
Percurso eixo X: 1.400 mm
Percurso eixo Y: 700 mm
Percurso eixo Z: 500 mm

Especificações técnicas — Cabeçote de fresagem
Faixa de velocidade (2): 30-390 / 390-2050 1/min
Montagem do fuso: SK 50 (DIN 2080)
Ângulo de rotação: 360°
Distância centro fuso‑mesa: 50 mm - 550 mm

Especificações técnicas — Avanço rápido
Avanço rápido X: 2.200 mm/min
Avanço rápido Y: 2.200 mm/min
Avanço rápido Z: 1.100 mm/min

Especificações técnicas — Avanço
Velocidade de avanço X: 10 mm/min - 1.000 mm/min
Velocidade de avanço Y: 10 mm/min - 1.000 mm/min
Velocidade de avanço Z: 5 mm/min - 500 mm/min

Especificações técnicas — Potência de acionamento
Motor principal: 11 kW
Motor avanço X: 3,6 kW
Motor avanço Y: 3,6 kW
Motor avanço Z: 5,5 kW
Motor bomba de refrigeração: 0,13 kW

Especificações técnicas — Dimensões e pesos
Dimensões (C x L x A): 3,25 m x 2,5 m x 2,2 m
Peso: 4.500 kg

Detalhes do produto e características

• Eletrónica integrada que simplifica o fresamento convencional e aumenta a precisão
• Estrutura em consola rígida com suporte adicional para elevada capacidade de carga da mesa
• Guias em rabo de andorinha dimensionadas para excelentes propriedades de amortecimento
• Guias planas com ampla superfície de apoio; todas endurecidas e retificadas, lubrificação central
• Transmissão integrada na viga superior para eficiência e baixas vibrações
• Cabeçote universal que permite orientar o fuso em quase qualquer ângulo espacial
• Engrenagens em 2 velocidades endurecidas e retificadas para ampla faixa de velocidade
• Servomotores potentes para avanços contínuos e rápidos em todos os eixos
• Acessórios de série: sistema de refrigeração, iluminação LED e ferramentas de arranque

Eletrónica e operação

• Eletrónica desenvolvida e fabricada na Alemanha
• Controlo de posicionamento para percursos pré-selecionados em todos os eixos
• Parafusos de esferas pré‑carregados sem folga
• Servomotores em todos os eixos com avanço variável, avanço rápido e controlo de velocidade
• Indicador eletrónico de carga do fuso e volantes eletrónicos
• Movimento X/Y/Z via joystick e indicador de posição integrado
• Possibilidade de sincronizar o avanço com a velocidade do fuso
• Componentes de accionamento projectados para funcionamento contínuo e baixa manutenção

Características / especificações técnicas

• Modelo: Servomill® UWF 1400
• Tipo: Fresadora universal servo-convencional com cabeçote universal 2 eixos
• Área de trabalho: mesa 2.000 x 500 mm, carga 1.800 kg
• Percursos: X 1.400 mm / Y 700 mm / Z 500 mm
• Cabeçote: SK 50, velocidades 30-390 / 390-2050 1/min
• Potências: principal 11 kW; X/Y 3,6 kW; Z 5,5 kW
• Avanços rápidos X/Y 2.200 mm/min, Z 1.100 mm/min
• Dimensões: 3,25 m x 2,5 m x 2,2 m; Peso: 4.500 kg
