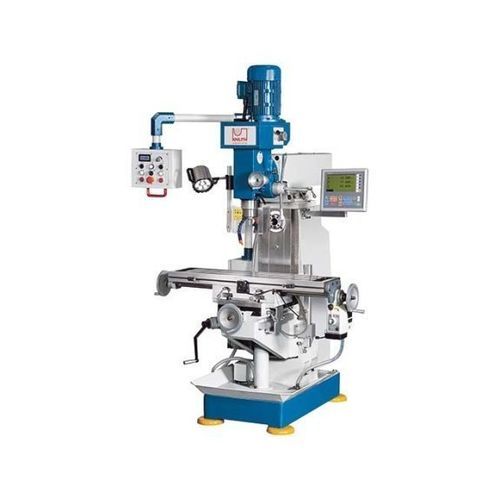

Fresadora de 3 eixos VHF 1.1

horizontalverticaluniversal

Descrição
A fresadora universal da série VHF possui fuso horizontal, cabeça de fresagem vertical giratória e grande mesa de fixação. A velocidade do fuso e o avanço no eixo X são reguláveis de forma contínua. Com o seu equipamento de série completo, este modelo é indicado para uma ampla gama de aplicações em departamentos de formação, oficinas de reparação e ateliês de maquetismo.

Destaques

• Cabeça de fresagem giratória com avanço manual do fuso
• Fuso de fresagem horizontal com acionamento independente
• Velocidade do fuso regulável de forma contínua
• Avanço no eixo X (avanço automático + velocidade infinitamente variável)
• Equipamento de série completo (sistema de refrigeração, cuba de aparas, lâmpada, ferramentas)

Área de trabalho
Capacidade de furação : 25 mm
Diâmetro de fresagem em aço (máx.) : 18 mm
Área da mesa : 1.000 mm x 240 mm
Capacidade de carga da mesa (máx.) : 150 kg
Ajuste máximo do ângulo da mesa (esquerda/direita) : 30°/40°

Percursos
Percurso eixo X : 535 mm
Percurso eixo Y : 160 mm
Percurso eixo Z : 300 mm

Cabeça de fresagem vertical
Velocidade do fuso (vertical) : 100 1/min - 2.000 1/min
Montagem do fuso : SK 40 DIN 2080
Curso do fuso : 120 mm
Prolongamento : 200 mm - 700 mm
Distância nariz do fuso - superfície da mesa : 65 mm - 385 mm

Fuso de fresagem horizontal
Velocidade do fuso (horizontal) : 60 1/min - 1.350 1/min
Distância fuso horizontal - superfície da mesa : 0 mm - 300 mm

Potência de acionamento
Potência do motor fuso horizontal : 2,2 kW
Potência do motor fuso vertical : 1,5 kW

Medidas e pesos
Dimensões totais (comprimento x largura x altura) : 1,38 m x 1,22 m x 2,15 m
Peso : 1.000 kg

Características / especificações técnicas

• Modelo: VHF 1.1
• Montagens de fuso: SK 40 (vertical); fuso horizontal com acionamento independente
• Velocidade fuso vertical: 100 - 2.000 1/min; fuso horizontal: 60 - 1.350 1/min
• Curso do fuso: 120 mm
• Área da mesa: 1.000 mm x 240 mm; carga máxima da mesa: 150 kg
• Ajuste angular mesa: até 30°/40° (esquerda/direita)
• Percursos (X/Y/Z): 535 mm / 160 mm / 300 mm
• Distância fuso horizontal - mesa: 0 - 300 mm
• Distância nariz fuso - mesa: 65 - 385 mm
• Potências motoras: horizontal 2,2 kW; vertical 1,5 kW
• Dimensões: 1,38 m x 1,22 m x 2,15 m; Peso: 1.000 kg
• Equipamento de série: sistema de refrigeração, cuba de aparas, cabeça giratória, avanço X automático, lâmpada de trabalho, ferramentas de serviço
