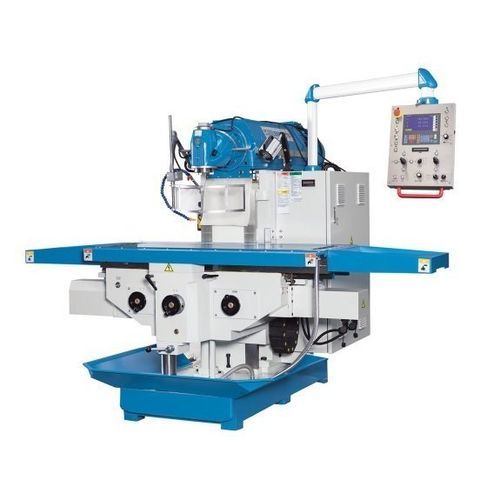

Fresadora CNC de 2 eixos Servomill® UWF 1200

universalcom cabeçote inclinável

Descrição
A Servomill® UWF 1200 é uma fresadora universal com tecnologia de avanço servo‑convencional e cabeça de fresagem universal inclinável em dois eixos. Dispõe de uma área de trabalho ampliada e potentes acionamentos da fuso principal. Batentes eletrônicos, volantes eletrónicos e funções de fresagem ampliadas proporcionam muitas vantagens da tecnologia CNC sem necessidade de programação. Aplicações típicas incluem fabrico de ferramentas, produção e formação técnica.

Destaques

• Grande área de trabalho
• Tecnologia de avanço servo‑convencional
• Fusos de esferas pré‑carregados em todos os eixos
• Volantes eletrónicos
• Cabeça de fresagem universal com 2 eixos de rotação
• Velocidade do fuso infinitamente variável

Detalhes do produto

• Eletrónica integrada para fresagem convencional mais simples, precisa e eficiente
• Nova geração de fresadoras convencionais que combina operação manual e auxílios electrónicos
• Design orientado para o utilizador com maior precisão e produtividade
• Elevada fiabilidade e longa vida útil dos componentes, reduzindo manutenção e aumentando disponibilidade
• Estrutura de console robusta e resistente à torção
• Grande área de fixação e longos percursos que proporcionam extensa área de trabalho apesar das dimensões compactas
• Console apoiada por sistema de guia adicional para aumentar a capacidade de carga da mesa
• Movimento no eixo X em guia em rabo de andorinha sobredimensionada com excelentes propriedades de amortecimento e alta precisão
• Guias de caixa com bases de apoio largas para maior capacidade de carga e estabilidade dimensional
• Todas as guias endurecidas e rectificadas, lubrificadas por sistema central de lubrificação
• Acionamento completo integrado na pesada viga superior para transmissão de potência eficiente e baixa vibração
• Cabeça de fresagem universal que roda em dois eixos; o fuso pode ser posicionado em praticamente qualquer ângulo espacial e virado rapidamente para a horizontal
• Redutores robustos de 2 velocidades, endurecidos e rectificados, com ampla gama de velocidades e funcionamento silencioso
• Servomotores potentes permitindo velocidades de avanço variáveis e avanços rápidos em todos os eixos
• Fusos de esferas pré‑carregados garantindo posicionamento preciso, sem folga e com desgaste mínimo
• Equipamento de série inclui sistema de refrigeração, iluminação LED de trabalho e ampla seleção de ferramentas de operação

Vantagens operacionais

• Eletrónica desenvolvida e fabricada na Alemanha
• Controlo de posicionamento para percursos pré‑seleccionados em todos os eixos
• Fusos de esferas pré‑carregados sem folga
• Servomotores em todos os eixos com avanço variável, avanço rápido e controlo de velocidade
• Indicador electrónico de carga do fuso para utilização eficiente e proteção contra sobrecargas
• Volantes electrónicos em todos os eixos e controlo por joystick para movimentos de eixo confortáveis
• Indicador de posição integrado com régua de vidro de precisão
• Possibilidade de sincronizar o avanço com a velocidade do fuso
• Componentes de acionamento premium concebidos para funcionamento contínuo; acionamento de avanço sem manutenção

Especificações técnicas

• Área de trabalho
  Dimensões da mesa: 1.600 mm x 500 mm
  Capacidade de carga da mesa: 1.800 kg
  Número de ranhuras em T: 5 posições
  Largura ranhuras T: 18 mm
  Espaçamento ranhuras T: 80 mm
• Percursos
  Percurso eixo X: 1.200 mm
  Percurso eixo Y: 700 mm
  Percurso eixo Z: 500 mm
• Cabeça de fresagem
  Faixa de velocidades (2): 30‑390 / 390‑2050 1/min
  Montagem do fuso: SK 50 DIN 2080
  Ângulo de rotação: 360°
  Distância centro fuso‑mesa: 50 mm ‑ 550 mm
• Avanço rápido
  Avanço rápido X: 2.200 mm/min
  Avanço rápido Y: 2.200 mm/min
  Avanço rápido Z: 1.100 mm/min
• Avanços
  Velocidade avanço X: 10 mm/min ‑ 1.000 mm/min
  Velocidade avanço Y: 10 mm/min ‑ 1.000 mm/min
  Velocidade avanço Z: 5 mm/min ‑ 500 mm/min
• Potências
  Potência motor principal: 11 kW
  Potência avanços X/Y/Z: 3,6 kW / 3,6 kW / 5,5 kW
  Potência bomba de refrigeração: 0,13 kW
• Dimensões e peso
  Dimensões (C x L x A): 2,85 m x 2,5 m x 2,2 m
  Peso: 4.200 kg
