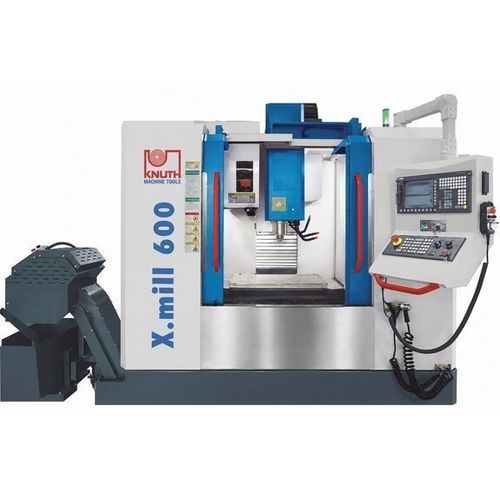

Fresadora CNC de 3 eixos X.mill 600

verticalSK4024 ferramentas

Descrição
O X.mill 600 é um centro de usinagem vertical concebido para ambientes de produção industrial. Apresenta estrutura em C, fuso SK40 e cursos adequados para peças de médio porte. Disponível com várias opções para operação em turnos contínuos.

Destaques

• Magazine de 24 posições vertical com garra de braço duplo para trocas rápidas de ferramenta
• Comando CNC Siemens 828D (SINUMERIK Operate)
• Componentes de qualidade: guias lineares totalmente vedadas e fusos de esferas de precisão
• Projetado para operação multi‑turno contínua e manutenção simplificada

Estrutura e construção

• Estrutura em C otimizada para rigidez e acesso em oficina
• Eixos em guias lineares totalmente protegidas e fusos de esferas para precisão de posicionamento e baixa fricção
• Mesa 800 x 500 mm, capacidade 400 kg; curso X 600 mm (variantes até 1100 mm disponíveis)
• Disposição do espaço de trabalho e acessos otimizados para reduzir tempos de setup

Fuso principal e acionamentos

• Fuso com múltiplos rolamentos para absorção das forças de usinagem
• Unidade de fuso por correia, velocidades até 10.000 rpm
• Fixação do fuso SK40 para ampla compatibilidade de ferramentas

Trocador automático de ferramentas

• Magazine de 24 posições que aumenta produtividade e flexibilidade
• Configuração vertical com garra de braço duplo para trocas rápidas e armazenamento compacto
• Construção robusta que suporta ferramentas pesadas

Equipamento

• Volante eletrônico para facilitar a configuração
• Eletrónica em armário fechado com permutador de calor para gestão térmica
• Área de trabalho totalmente fechada, facilmente equipada com extração
• Canhões manuais para refrigerante e ar comprimido para limpeza
• Lubrificação central automática para fornecimento fiável a todos os pontos

Comando
Siemens 828D CNC com acionamentos Siemens, fornecendo operação intuitiva e funcionalidades para operações de fresagem exigentes

Especificações técnicas
Área de trabalho
Dimensões da mesa: 800 mm x 500 mm
Capacidade de carga da mesa: 400 kg
Distância ponta do fuso - mesa: 120 mm - 620 mm
Centro do fuso - coluna: 573 mm
Número de ranhuras em T: 5
Ranhura em T (larg. x espaç.): 18 mm x 90 mm

Cursos
Curso eixo X: 600 mm (variantes até 1100 mm)
Curso eixo Y: 500 mm
Curso eixo Z: 500 mm

Fuso
Velocidade do fuso: até 10.000 rpm
Fixação do fuso: SK40

Avanços rápidos
Avanço rápido X / Y: 36.000 mm/min
Avanço rápido Z: 24.000 mm/min

Avanço
Velocidade de avanço X / Y / Z (máx.): 12.000 mm/min

Ferramentas
Número de posições: 24
Tamanho da ferramenta Ø x L (máx.): 75 mm x 150 mm

Precisões
Precisão de posicionamento X/Y: ±0,004 mm
Repetibilidade X/Y: ±0,002 mm

Potência
Motor principal, carga contínua: 7,5 kW

Dimensões e peso
Dimensões totais (C x L x A): 3 m x 2,25 m x 2,45 m
Peso: 4.000 kg

Equipamento padrão (resumo)

• Comando Siemens 828D (SINUMERIK Operate)
• Magazine vertical 24 posições com garra de braço duplo
• Sistema de refrigeração e pistola manual
• Permutador de calor para o quadro elétrico
• Volante eletrônico
• Lubrificação central automática
• Manual de operação
