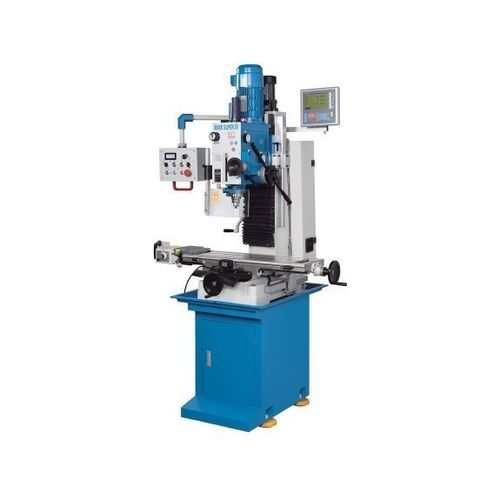

Furadeira-fresadora vertical Mark Super SV

de 3 eixospara açode velocidade variável

Descrição
A Mark Super SV é uma furadeira‑fresadora compacta projetada para oficinas, departamentos de manutenção, produção de pequenas séries e formação. Combina acionamento potente, cabeça de fresagem versátil e ampla faixa de velocidades para furação e fresagem de aço e metais não ferrosos, ocupando pouco espaço.

Destaques

• Avanço infinitamente variável no eixo X
• Avanço automático de perfuração com visor digital de profundidade
• Cabeçote de fresagem com caixa de engrenagens para usinagem de alto torque
• Cabeçote orientável (±45°) para aplicações versáteis
• Velocidade do fuso infinitamente variável com visor digital (modelo SV)

Detalhes do produto

• Movimento motorizado em altura da cabeça com volante para posicionamento preciso
• Volante para micro‑avanço do fuso
• Indicador digital de profundidade para o curso do fuso
• Unidade de roscamento com reversão de rotação ajustável
• Cremalheiras e eixos endurecidos para longa vida útil e funcionamento silencioso
• Base rígida com espaço de armazenamento (incluída)
• Dois níveis de velocidade e controlo de frequência para alto torque em toda a faixa de velocidades

Indicador de posição 3 eixos — vantagens

• Maior precisão de posicionamento e menor taxa de erros
• Processos mais fiáveis e aumento da produtividade
• Visualização clara com funções orientadas ao operador
• Resolução: 0,01 / 0,005 mm; memória para 10 ferramentas
• Cálculo de círculo de furos, função calculadora, alternância raio/diâmetro, conversão mm/pol.

Especificações técnicas
Área de trabalho
Dimensões da mesa: 800 mm x 240 mm
Capacidade de furação em aço: 25 mm
Fresagem de eixo: 25 mm
Elevação da cabeça: 380 mm
Ranhuras em T da mesa: 3 (14 mm x 80 mm)

Percursos
Percurso eixo X manual / automático: 560 / 480 mm
Percurso eixo Y: 190 mm

Cabeçote de fresagem vertical
Montagem do fuso: MK 4 DIN 228
Diâmetro do fuso oco: 75 mm
Curso do fuso oco: 120 mm
Distância nariz do fuso‑mesa: 450 mm
Avanço: 258 mm
Faixa de rotação cabeça: ±45°
Velocidades: (2) 75–438 / 438–2500 1/min

Avanço
Avanços do fuso: 0,10; 0,18; 0,26 mm/volta (3)

Potência de acionamento
Potência nominal do motor principal: 1,5 kW

Medidas e pesos
Dimensões gerais (C x L x A): 1,24 m x 0,93 m x 2,10 m
Peso: 380 kg

Equipamento padrão / Incluído

• Indicador de posição 3 eixos X.Pos 3.2
• Avanço automático do fuso
• Base com armazenagem
• Avanço de mesa TV 1000
• Mandril 13 mm
• Suporte de ferramenta
• Manual do operador

Notas
A velocidade do fuso infinitamente variável com visor digital aplica‑se apenas ao modelo SV. A unidade de roscamento possui inversão de rotação ajustável. A combinação de caixa de engrenagens e controlo de frequência garante alto torque em toda a faixa de velocidades.

Características técnicas

• Modelo: Mark Super SV
• Marca: KNUTH
• Dimensões mesa: 800 x 240 mm
• Capacidade de furação (aço): 25 mm
• Curso do fuso: 120 mm
• Motor principal: 1,5 kW
• Dimensões totais: 1,24 m x 0,93 m x 2,10 m
• Peso: 380 kg
