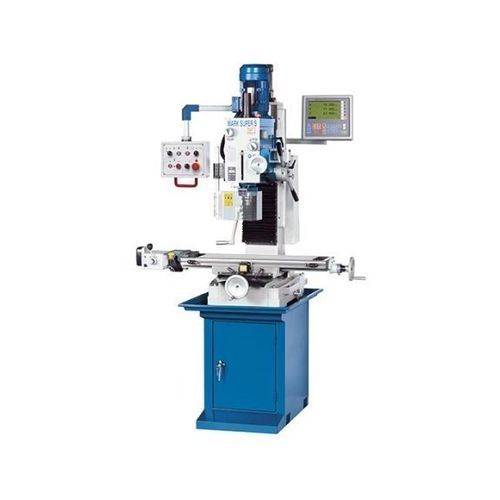

Furadeira-fresadora vertical Mark Super S

de 3 eixospara açode velocidade variável

Descrição
A série Mark Super S reúne furadeiras‑fresadoras compactas que combinam um acionamento potente com ampla faixa de velocidades. Indicadas para furação e fresagem de aço e metais não ferrosos, destinam‑se a oficinas, departamentos de manutenção, produção em pequenas séries e centros de formação.

Destaques

• Avanço infinitamente variável no eixo X
• Avanço de furação automático com indicador digital de profundidade
• Cabeçote de fresagem com engrenagens para usinagem de alta potência
• Cabeçote giratório (±45°) para aplicações versáteis
• Velocidade do fuso contínua com visor digital (modelo SV)

Aplicações

• Usinagem de peças únicas e protótipos
• Produção de pequenas séries e manutenção
• Oficinas de formação e ensino técnico

Equipamento padrão

• Indicador de posição 3 eixos X.Pos 3.2
• Avanço automático do mandril
• Base da máquina com compartimento de armazenamento
• Alimentação de mesa TV 1000
• Mandril 13 mm
• Suporte de ferramenta
• Manual do operador

Especificações técnicas
Área de trabalho
Dimensões da mesa: 800 mm x 240 mm
Capacidade de furação em aço: 32 mm
Fresagem em haste: 32 mm
Elevação da cabeça: 350 mm
Ranhuras em T da mesa: 3; Ranhura T (larg. x espaçamento): 14 mm x 80 mm

Percursos
Percurso eixo X (manual / automático): 560 / 480 mm
Percurso eixo Y: 190 mm

Cabeçote de fresagem vertical
Fixação do fuso: MK4 (DIN 228)
Diâmetro / curso do mandril oco: 75 mm / 120 mm
Distância ponta do fuso - mesa: 460 mm
Saliente (throat): 258 mm
Ângulo de giro da cabeça: ±45°
Faixa de velocidades: (12) 75–3200 rpm

Avanço
Avanços do mandril: 0,10; 0,18; 0,26 mm/rot

Potência de acionamento
Potência nominal motor principal: 1,5 / 1,1 kW

Medidas e pesos
Dimensões (C x L x A): 1,25 m x 0,95 m x 2,13 m
Peso: 380 kg

Resumo técnico

• Modelo: Mark Super S (opção SV com controlo contínuo de velocidade)
• Tipo: Furadeira‑fresadora para aço e metais não ferrosos
• Mesa: 800 x 240 mm
• Capacidade de furação: 32 mm
• Fixação do fuso: MK4
• Curso / diâmetro do mandril: 120 mm / 75 mm
• Escalas de velocidade: 12 (75–3200 rpm)
