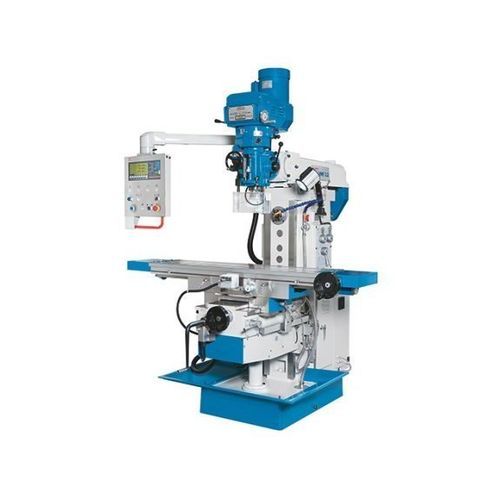

Fresadora de 3 eixos VHF 3.2

universalcom fuso rotativocom servoacionamento

Overview
A versátil fresadora universal complementa o comprovado modelo topo de gama da série VHF. A combinação de fuso horizontal, cabeça de fresagem vertical articulada e grande mesa de fixação, com uma gama de velocidades ampliada e avanço servo infinitamente variável, amplia o amplo campo de aplicações da série VHF. Em conjunto com o equipamento extenso, este modelo é também adequado para fresagem em oficinas de reparação, bem como para departamentos de formação e produção.

Highlights

• Cabeçote de corte giratório com avanço automático do fuso
• Fuso horizontal com acionamento próprio
• Mesa de fresagem giratória
• Servomotor para avanço infinitamente variável em todos os eixos
• Amplo equipamento de série

Technical tables
Working area
Table set up area — 1.370 mm x 320 mm
Table load capacity (max.) — 300 kg
Table swivel range r/l — 45 deg
Number of T-slots — 3 positions
T-slot (width x spacing) — 14 mm x 80 mm

Travels
Travel X-axis — 1.000 mm
Travel Y-axis — 360 mm
Travel Z-axis — 400 mm

Vertical milling head
Spindle mount (vertical) — SK 40 DIN 2080
Throat — 178 mm - 868 mm
Vertical spindle-to-table surface distance — 160 mm - 560 mm
Milling head swivel range — 90 deg
Cutter head tilt angle — 45 deg
Spindle speed (infinitely variable) (L) — 70 1/min - 450 1/min
Spindle speed (infinitely variable) (H) — 450 1/min - 3.600 1/min

Rapid feed
Rapid feed X- / Y-axis — 1.335 mm/min
Rapid feed Z-axis — 1.000 mm/min

Horizontal milling head
Spindle speeds — 35 1/min - 1.500 1/min
Spindle mount — SK 40 DIN 2080
Horizontal spindle-to-table surface distance — 75 mm - 475 mm

Feed
Feed speed X-axis — 30 mm/min - 830 mm/min
Feed speed Y-axis — 30 mm/min - 830 mm/min
Feed speed Z-axis — 23 mm/min - 625 mm/min

Drive capacity
Main drive motor rating (vertical) — 3,7 kW
Main drive motor rating (horizontal) — 3 kW

Measures and weights
Overall dimensions (length x width x height) — 1,9 m x 1,75 m x 2,35 m
Weight — 1.950 kg

Product details

• Basamento de máquina extremamente rígido em ferro fundido HT-200 de alta resistência com nervuras reforçadas
• Engrenagens do cabeçote precisas e silenciosas, endurecidas e retificadas
• A mesa de fresagem apresenta uma grande área de montagem e pode ser girada na direção longitudinal
• O fuso oco do cabeçote de corte tem avanço automático em 3 níveis e paragem automática de profundidade, mas também pode ser movido manualmente
• Para furos angulados, a cabeça de corte vertical gira em duas direções: r + l ±90°; inclinação frente/trás ±45°
• A velocidade do fuso do cabeçote vertical é infinitamente variável numa ampla faixa; uma caixa de engrenagens auxiliar assegura torque elevado
• Cada fuso vertical e horizontal tem o seu acionamento separado
• Suporte exterior padrão com rolamentos lisos de bronze para alojar eixos de fresagem longos no fuso horizontal
• Servomotor potente permite variação infinita dos avanços nos 3 eixos
• Tempo de inatividade mínimo devido ao posicionamento rápido da mesa de trabalho e avanços rápidos em todos os eixos
• Painel de controlo giratório para operação confortável
• Sistema de refrigeração e bandeja de cavacos incluídos

Technical specifications

• Model: VHF 3.2
• Table set up area: 1.370 mm x 320 mm
• Table load capacity (max.): 300 kg
• Travel X / Y / Z: 1.000 mm / 360 mm / 400 mm
• Vertical spindle: SK 40 DIN 2080, speed range L 70–450 1/min, H 450–3.600 1/min
• Horizontal spindle: SK 40 DIN 2080, speed range 35–1.500 1/min
• Rapid feed X/Y: 1.335 mm/min; Z: 1.000 mm/min
• Feed speeds X/Y/Z: 30–830 / 30–830 / 23–625 mm/min
• Main drive motors: vertical 3.7 kW, horizontal 3 kW
• Table swivel: ±45°; Milling head swivel: 90°; Cutter tilt: ±45°
• Overall dimensions (L×W×H): 1,9 m x 1,75 m x 2,35 m
• Weight: 1.950 kg
