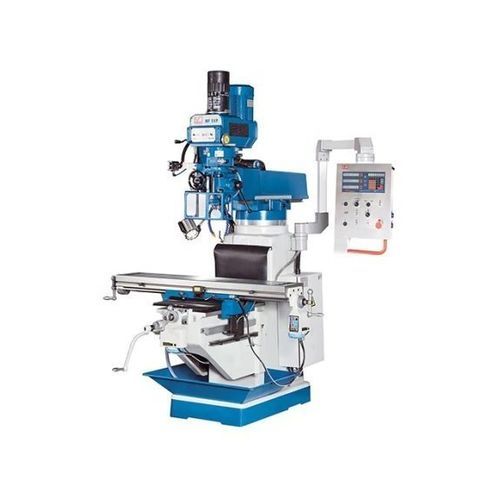

Fresadora de 3 eixos MF 5 VP

universalpara açopara metais não ferrosos

Visão geral do produto
A MF 5 VP é uma fresadora universal versátil concebida para usinagem industrial de aço e metais não ferrosos. Modelo topo de gama da série MF com interface de ferramenta SK 40 e cerca de 30% mais de peso próprio para maior rigidez. Os eixos X e Y têm dispositivos de avanço de ajuste contínuo; a cabeça de fresagem vertical é articulada e oferece ampla faixa de velocidades. O equipamento de série inclui avanço automático do canote em 4 posições, aperto pneumático da ferramenta e mesa ampla para peças e dispositivos de fixação.

Destaques

• Cabeça de fresagem giratória com avanço do canote
• Aperto pneumático da ferramenta
• Velocidade do fuso infinitamente variável
• Avanço de mesa/ixos com deslocamento rápido
• Construção pesada com guias largas

Detalhes do produto

• Potência nominal do motor: 3,75 kW
• Montagem do fuso: SK 40 (DIN 2080 / ISO 40)
• Três avanços automáticos do canote e avanço manual grosso/fino
• Canote com batente micrométrico
• Interruptor de inversão para rotação do fuso
• Trava do fuso
• Velocidades do fuso reguláveis sem etapas
• Cabeça giratória ±90° esquerda/direita
• Avanço de mesa TV 1000 em X e Y, regulável com deslocamento rápido
• Sistema de refrigeração e bandeja de cavacos
• Lubrificação central

Indicador de posição de 3 eixos (X.Pos 3.2) — características e benefícios

• Maior precisão de posicionamento
• Menor taxa de erro e maior confiabilidade do processo
• Redução de tempos de ciclo e maior produtividade
• Visor de fácil leitura e teclado orientado ao operador
• Resolução: 0,01 / 0,005 mm
• Coordenadas padrão e retenção de posição dos eixos com visor desligado
• Cálculo de círculo de furos e função de calculadora
• Armazenamento para 10 ferramentas, alternância raio/diâmetro, conversão mm/pol
• Operação sem manutenção e expansão simples

Equipamento padrão

• Indicador de posição 3 eixos X.Pos 3.2
• Avanço de mesa TV 1000 em eixos X e Y
• Aperto pneumático da ferramenta
• Bandeja de cavacos
• Sistema de refrigeração
• Lubrificação central
• Cobertura das guias horizontais
• Ferramentas de serviço
• Manual do operador

Especificações técnicas
Área de trabalho
Área de montagem da mesa: 1.370 mm x 250 mm
Capacidade de carga da mesa (máx.): 350 kg

Percursos
Percurso eixo X: 800 mm
Percurso eixo Y: 390 mm
Percurso eixo Z: 380 mm

Cabeça de fresagem vertical
Velocidade do fuso (vertical): 70 1/min - 3.600 1/min
Montagem do fuso: SK 40 (DIN 2080 / ISO 40)
Curso do canote: 127 mm

Avanço
Avanços do canote: (3) 0,04 / 0,08 / 0,15 mm/volta

Potência de acionamento
Potência nominal do motor principal: 3,75 kW

Dimensões e peso
Dimensões totais (C x L x A): 2,54 m x 2,16 m x 2,24 m
Peso: 1.590 kg

Características / dados técnicos

• Modelo: MF 5 VP
• Montagem do fuso: SK 40 (DIN 2080 / ISO 40)
• Motor principal: 3,75 kW
• Intervalo de velocidade do fuso: 70 - 3.600 1/min
• Curso do canote: 127 mm; avanços: 0,04 / 0,08 / 0,15 mm/volta
• Percursos X x Y x Z: 800 x 390 x 380 mm
• Área da mesa: 1.370 x 250 mm; carga máx.: 350 kg
• Equipamentos: cabeça giratória ±90°, aperto pneumático, avanço automático 4 estágios, avanço TV 1000 com deslocamento rápido, sistema de refrigeração, bandeja de cavacos, lubrificação central
