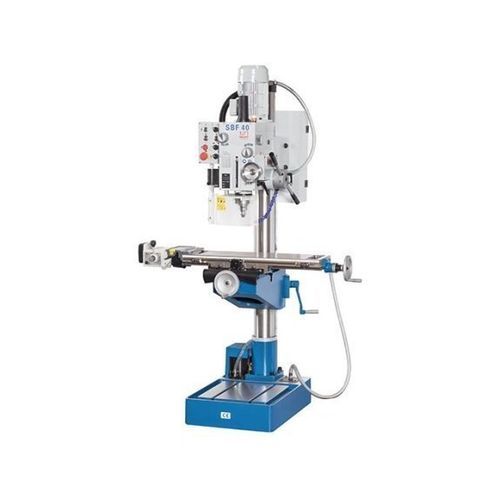

Furadeira-fresadora vertical SBF 40 TV 1000

para açode velocidade variávelcompacta

Visão geral do produto
A SBF 40 TV 1000 é uma máquina combinada de furação e fresagem desenvolvida para oficinas e produção leve. Realiza furações em aço de alta capacidade e permite fresar aço e metais não ferrosos, fornecendo uma solução compacta com ampla faixa de velocidades e avanços ajustáveis.

Destaques

• Avanço infinitamente variável no eixo X para furação coordenada e fresagem leve
• Avanço de furação automático com indicação de profundidade
• Cabeçote de fresagem com caixa de engrenagens para remoção potente de cavacos
• Cabeçote giratório para operações anguladas até ±45°

Detalhes do produto

• Função combinada de furação e fresagem para maior versatilidade
• Grande mesa deslizante composta com avanço automático e variável no eixo X
• Funcionamento silencioso graças à caixa de engrenagens em banho de óleo
• Rolamentos do mandril dimensionados para cargas prolongadas
• Avanço manual conversível para avanço fino por volante
• Avanço automático acionável com 3 marchas
• Altura ajustável da cabeça e da mesa
• Guias da mesa ajustáveis por cunhas cônicas para precisão
• Cabeçote giratório em ambos os lados; suportes de corte fixados por tirante M16
• Função de roscamento e sistema de refrigeração integrado

Especificações técnicas (resumo)
Área de trabalho
Área da mesa: 730 mm x 210 mm
Capacidade máxima da mesa: 100 kg
Número de ranhuras em T: 3
Ranhura em T mesa (larg. x espaçamento): 14 mm x 63 mm
Ranhura em T base (qtd): 2
Ranhura em T base (larg. x espaçamento): 14 mm x 200 mm
Curso do fuso: 120 mm
Profundidade de garganta: 278 mm
Diâmetro da coluna: 115 mm
Distância ponta do fuso - mesa: 600 mm
Distância ponta do fuso - base: 1.180 mm
Capacidade de furação em aço (ST37): 40 mm
Faixa de giro da cabeça: ±45°
Capacidade de roscamento em aço (ST37): M16

Deslocamentos
Deslocamento eixo X: 500 mm
Deslocamento eixo Y: 190 mm
Deslocamento Z1 / Z2: 530 mm

Cabeçote
Faixa de velocidade: 75 1/min - 3.200 1/min
Montagem do fuso: MK 4 (DIN 228)

Avanço rápido
Avanço rápido: 600 mm/min

Avanço de trabalho
Avanço de trabalho: 0 mm/min - 420 mm/min (eixo X variável)

Potência
Potência motor principal: 1,5 / 1,1 kW
Potência motor bomba refrigerante: 0,04 kW

Medidas e pesos
Dimensões (C x L x A): 0,83 m x 0,76 m x 1,85 m
Peso: 390 kg

Características / especificações técnicas

• Modelo: SBF 40 TV 1000
• Tipo: Furadeira-fresadora universal
• Área da mesa: 730 x 210 mm; 3 ranhuras em T
• Capacidade máx. mesa: 100 kg
• Deslocamentos (X / Y / Z): 500 mm / 190 mm / 530 mm
• Curso do fuso: 120 mm; Profundidade de garganta: 278 mm
• Faixa de velocidade do fuso: 75 - 3.200 1/min; Montagem: MK4 (DIN 228)
• Capacidade de furação aço: 40 mm; Roscamento: M16
• Avanço rápido: 600 mm/min; Avanço trabalho: 0 - 420 mm/min
• Motor principal: 1,5 / 1,1 kW; Bomba de refrigeração: 0,04 kW
• Dimensões: 0,83 x 0,76 x 1,85 m; Peso: 390 kg
