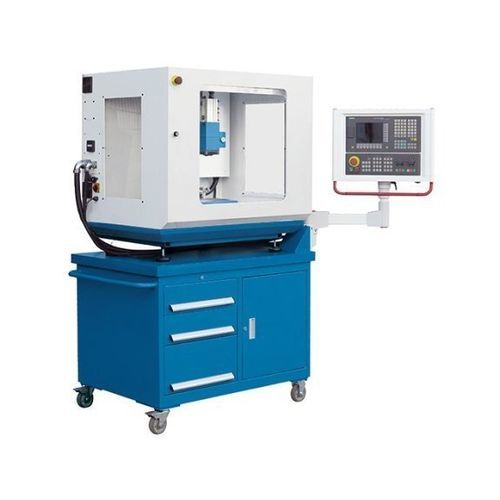

Centro de usinagem CNC de 3 eixos LabCenter 260 CNC

verticalpara peças pequenascompacto

Overview
O LabCenter 260 CNC é um centro de usinagem CNC vertical compacto e móvel projetado para formação em CNC e produção de pequenas séries. Reproduz as funções principais de máquinas de produção maiores em espaço reduzido. O fuso principal com velocidade continuamente variável atinge até 5000 rpm e o controlo SIEMENS 808D Advance fornece uma interface intuitiva para ensino e produção padrão. Cone de fuso ISO 20, aperto automático de ferramentas e trocador pickup de 4 posições permitem operação prática.

Destaques

• Controlo SIEMENS 808D Advance para operação CNC simples
• Parafusos de esferas pré-carregados em todos os eixos para movimento preciso
• Velocidade do fuso até 5000 rpm (ISO 20)
• Trocador pickup de 4 posições para trocas rápidas de ferramentas
• Base móvel com arrumação integrada para ferramentas e acessórios

Área de trabalho
Dimensões da mesa: 400 mm x 145 mm
Capacidade de carga da mesa: 20 kg
Número de ranhuras T: 3 (12 mm largura, 40 mm espaçamento)
Distância nariz do fuso - superfície da mesa: 60 mm – 240 mm
Profundidade da garganta: 200 mm

Percursos
Percurso eixo X: 160 mm
Percurso eixo Y: 152 mm
Percurso eixo Z: 180 mm

Cabeçote
Velocidade do fuso: 80 min-1 – 5.000 min-1
Montagem do fuso: SK 20 (ISO 7388-1 / DIN 69871)

Avanço rápido
Avanço rápido: 2.000 mm/min

Avanço
Avanço de trabalho: 500 mm/min
Torque máximo motor de avanço: 2,2 Nm

Ferramentas
Número de estações de ferramentas: 4
Tamanho ferramenta Ø x L (máx.): 10 mm x 110 mm
Peso máximo ferramenta: 0,5 kg
Tempo troca ferramenta/ferramenta: 10 s

Precisões
Precisão de posicionamento X/Y/Z: ± 0,015 mm
Repetibilidade X/Y/Z: ± 0,01 mm

Capacidade de acionamento
Potência nominal motor principal: 1 kW

Dimensões e pesos
Dimensões (C x L x A): 1,4 m x 0,9 m x 1,8 m
Peso: 450 kg

Detalhes do produto

• Projeto da máquina: estrutura em ferro fundido cinzento usinada com precisão, guias em rabo de andorinha e parafusos de esferas pré-carregados com servomotores em todos os eixos.
• Fuso: cone ISO 20 com faixa de velocidades até 5000 rpm e aperto automático/pneumático de ferramenta.
• Trocador de ferramentas: trocador pickup de 4 posições para reduzir tempos não produtivos em formação e pequenas séries.
• Base: base móvel com gavetas e espaço de arrumação para oficina e laboratório.

Controlo & software

• SIEMENS 808D Advance: controlo industrial de entrada com orientação intuitiva ao operador e comunicação de alta velocidade entre CNC e acionamentos.
• Vantagens: melhor capacidade de aceleração/desaceleração, ajuste adaptativo do binário do fuso, manutenção das velocidades de corte para qualidade de superfície e interface Ethernet para diagnóstico.

Equipamento standard (excerto)

• Controlo Siemens 808D Advance
• Volante electrónico
• Trocador pickup 4 posições
• Base móvel com arrumação
• Lubrificação central
• Lâmpada de trabalho
• Ferramentas de operação e documentação

Equipamento opcional (excerto)

• Mandril para pinças ISO 20 / ER16
• Conjuntos de pinças ER16 (vários tamanhos)
• Conjunto de ferramentas para gravação
• Morsa de alta precisão (PMS 50)
• Pinças individuais Ø 1 / 2 / 3 / 4 / 25 mm

Notas
Concebido para formação prática em CNC e produção de pequenas séries. O aperto automático de ferramentas e o trocador pickup de 4 posições facilitam o ensino prático e a versatilidade na oficina. As imagens podem mostrar acessórios opcionais e variantes de base.

Especificações técnicas

• Modelo: LabCenter 260 CNC
• Marca: KNUTH
• Mesa: 400 x 145 mm, capacidade 20 kg, 3 ranhuras T (12 mm, espaçamento 40 mm)
• Percursos: X 160 mm, Y 152 mm, Z 180 mm
• Fuso: SK 20 (ISO 7388-1 / DIN 69871), 80–5000 rpm
• Avanço rápido: 2.000 mm/min
• Avanço de trabalho: até 500 mm/min; torque motor avanço 2,2 Nm
• Ferramentas: trocador 4 posições; Ø x L máx. 10 x 110 mm; peso máx. 0,5 kg; troca ≈ 10 s
• Precisão de posicionamento: ±0,015 mm (X/Y/Z); repetibilidade ±0,01 mm
• Potência motor principal: 1 kW
• Dimensões / Peso: 1,4 m x 0,9 m x 1,8 m / 450 kg
