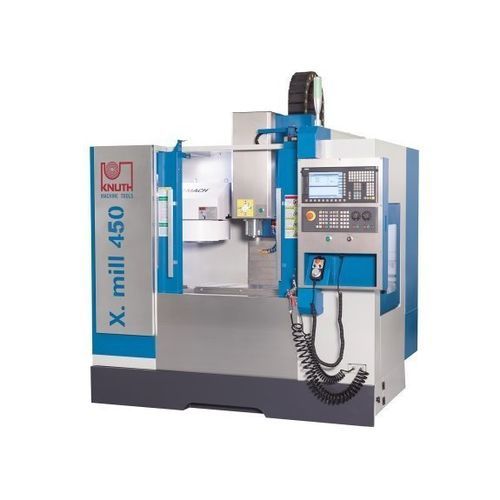

Fresadora CNC de 3 eixos X.mill 450

verticalcom mesa fixaSK30

Descrição
O X.mill 450 é um centro de usinagem vertical CNC compacto para fresamento em 3 eixos, adequado a oficinas pequenas e células de produção lean. Combina reduzido espaço necessário com estrutura em C rígida, fuso SK40 acionado por correia e comando Siemens 828D para produção repetível e eficiente.

Destaques do produto

• Centro de usinagem vertical CNC de 3 eixos
• Mesa 700 × 260 mm, capacidade 200 kg
• Magazín de ferramentas tipo carrossel com 12 posições
• Comando Siemens 828D (SINUMERIK Operate)

Conceito da máquina

• Carcaça em ferro fundido cinzento para rigidez estrutural
• Guias lineares totalmente encapsuladas e fusos de esferas pré-carregados em todos os eixos para elevada precisão
• Mesa larga com 3 ranhuras em T e acesso fácil por portas amplas

Fuso

• Fuso com acionamento por correia, rolamentos múltiplos, encaixe SK40 (ISO 7388-1 / DIN 69871)
• Faixa de rotação até 10.000 rpm
• Torque constante: 24 Nm

Troca de ferramentas

• Troca-ferramentas tipo carrossel com 12 posições para maior flexibilidade
• Disposição horizontal robusta que suporta ferramentas pesadas (peso máx. ferramenta 8 kg)

Comando

• Siemens 828D com SINUMERIK Operate — ciclos gráficos ShopMill e interfaces standard (CF, USB, Ethernet)

Equipamento & Manutenção

• Volante electrónico para preparação
• Armário elétrico fechado com trocador de calor
• Área de trabalho totalmente encerrada; extração de cavacos e transportador opcionais
• Pistolas spray para refrigerante e ar comprimido; lubrificação central automática

Dados técnicos (tabelas)

Área de trabalho
Dimensões da mesa: 700 mm x 260 mm
Capacidade de carga da mesa: 200 kg
Distância ponteira do fuso - mesa: 80 mm - 500 mm
Centro do fuso - coluna: 330 mm
Número de ranhuras em T: 3 posições

Deslocamentos
Deslocamento eixo X: 450 mm
Deslocamento eixo Y: 260 mm
Deslocamento eixo Z: 420 mm

Cabeçote
Velocidade do fuso: 10.000 1/min
Encaixe do fuso: SK 40 ISO 7388-1 (DIN 69871)
Torque constante: 24 Nm

Avanços
Avanço rápido: 12.000 mm/min
Avanço de trabalho: 10.000 mm/min

Ferramentas
Número de posições: 12 posições
Ø ferramenta: 90 (150) mm
Comprimento ferramenta (máx.): 250 mm
Peso ferramenta máx.: 8 kg
Tempo de troca ferramenta/ferramenta: 8 s

Precisões
Repetibilidade: 0,006 mm
Precisão de posicionamento: 0,008 mm

Capacidade de acionamento
Motor principal, carga contínua: 3,7/5,5 kW
Consumo total de energia: 10 kVA

Dimensões e pesos
Dimensões (C × L × A): 2,11 m × 1,78 m × 2,25 m
Peso: 1.800 kg

Características / especificações técnicas

• Modelo: X.mill 450
• Tipo de máquina: centro vertical CNC em estrutura C, 3 eixos
• Comando: Siemens 828D (SINUMERIK Operate), compatível com ShopMill
• Fuso: SK40, até 10.000 rpm, torque constante 24 Nm
• Deslocamentos (X/Y/Z): 450 / 260 / 420 mm
• Mesa: 700 × 260 mm, 3 ranhuras em T, capacidade 200 kg
• Magazine ferramentas: 12 posições, Ø ferramenta 90 (150) mm, comprimento máx. 250 mm, peso máx. 8 kg
• Avanços: rápido 12.000 mm/min, trabalho 10.000 mm/min
• Precisão: repetibilidade 0,006 mm, posicionamento 0,008 mm
• Potência: 3,7 / 5,5 kW (principal); consumo total 10 kVA
• Dimensões e peso: 2,11 m × 1,78 m × 2,25 m; 1.800 kg
