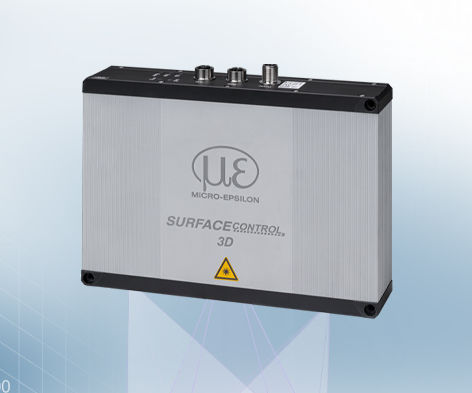

3Dプロフィロメータ surfaceCONTROL 3D 3560

平坦度測定用幾何学表面平坦性

概要
surfaceCONTROL 3D 3560 は、インライン生産検査向けの完全統合型オールインワン3Dスナップショットセンサプラットフォームです。高密度かつ高精度の全視野3D計測を短時間で取得でき、SMARTと3D DATAの柔軟な出力モードを備えています。

主な特長

• 高精度：Z軸繰り返し精度 最大0.25 µm
• 高速3D取得：0.2秒からの短時間撮像で短いサイクルタイムに対応
• 高データ密度：1回の測定で1,000万点超の3D点群
• SMARTオールインワン：センサ本体での評価とソフトウェアを1台に統合
• インライン自動化向けに直接出力可能な測定値
• 産業用インターフェースで容易に機械へ統合

SMARTモードと3D DATAモード
SMARTモード：評価はセンサコントローラ上で直接実行されます。3DInspectで作成した測定プログラムをセンサに保存し、外部評価装置なしで実行してOK/NOK判定や数値出力を生産工程へ直接返せます。

3D DATAモード：校正済みの完全な3D点群を出力し、Gigabit EthernetおよびMicro‑Epsilonの3D SDKを介して顧客ソフトウェアで高解像度処理が可能です。

フィールドバス / 統合
PROFINET、EtherCAT、EtherNet/IPなどの産業用フィールドバス／オートメーションインターフェースに対応し、機械への直接接続が可能です。測定値や評価結果は自動化コントローラに直接送信できます。

測定視野（モデル / 代表レンジ）
SC3560-30-IE — Z 最大 130 ±6 mm；XY 最大 30.5 mm × 19.0 mm
SC3560-80-IE — Z 最大 130 ±20 mm；XY 最大 77.5 mm × 52 mm
SC3560-120-IE — Z 最大 206 ±35 mm；XY 最大 123.5 mm × 80 mm
SC3560-240-IE — Z 最大 440 ±100 mm；XY 最大 245 mm × 170 mm

用途例

• 部品全体の平坦性測定（例：充電コネクタ）
• プリント基板上の極小高低差の検出
• 車体部品の欠陥検出

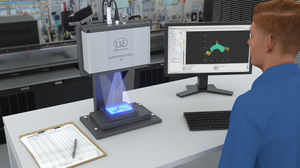

• インライン品質検査およびロボット支援検査

仕様 / 技術データ

• Z軸繰り返し精度：最大0.25 µm
• 横方向分解能：モデルにより最大約8 µm
• 撮像時間：約0.2秒から（モード・視野に依存）
• データ密度：1回の測定で >10,000,000 点の3D点群
• 動作モード：SMART（センサ内評価）および3D DATA（校正済み点群出力）
• 統合ソフトウェア：3DInspectによる測定プログラム作成／センサ上での実行
• インターフェース：PROFINET、EtherCAT、EtherNet/IP、Gigabit Ethernet
• SDK：顧客統合用の3D Sensor SDK提供
• 対応モデル：SC3560-30-IE、SC3560-80-IE、SC3560-120-IE、SC3560-240-IE
