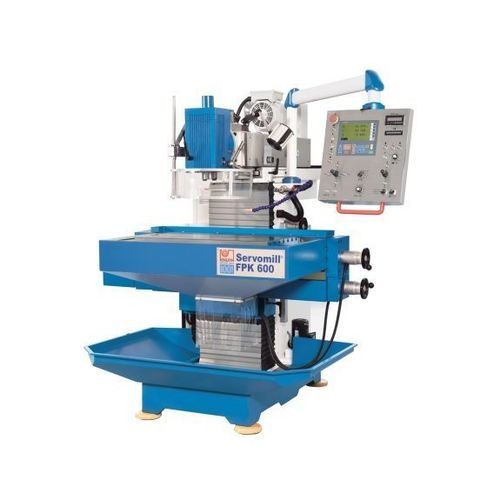

3軸フライス盤 Servomill® FPK 600

縦型型用

概要
この工具・金型用フライス盤は、金型・工具製作、量産および教育用に設計された汎用機です。コンパクトなコンソール構造により柔軟な作業と容易な操作が可能です。電子式ストップ、電子ハンドル、追加のフライス機能を備え、Servomill®はプログラミング不要でCNC生産技術の利点を活用できます。

特長

• 電子ハンドルを備えたサーボ送り
• すべての軸にプレロード付きボールねじ
• 各軸3位置の電子ストップ
• 大型垂直コンソールとT溝7本の作業台
• 縦・横両用スピンドル（SK40）
• 無段変速の主軸回転数

設計と構造
コンソール式の鋳鉄ベッドにより高い剛性と長寿命を実現。操作系は人間工学に基づき集中配置。堅牢な案内により寸法安定性と高い耐荷重性を確保します。

主軸と駆動
主軸ギアは上部ビームに組み込まれ、効率的で低振動な動力伝達を実現。硬化研削された2段ギアにより広い無段変速範囲を確保。縦フライスヘッドは両側へスイングし、取り外して横スピンドルにアクセス可能。長軸加工用に尾台を装着可能です。

送り
高出力サーボモータにより全軸で無段変速の作業送りと早送りが可能。プレロード付きボールねじによりバックラッシュのない精密な位置決めと低摩耗を実現します。

装備
標準装備は強力な冷却システム、LED作業灯、ロングアーバーやコレットを含む工具セット、集中給油オプションなどです。

Servomill - 電子装置と制御

• ドイツ製の電子機器
• 全軸のプリセット移動用位置制御
• バックラッシュのないプレロード付きボールねじ
• 全軸サーボモータ：無段変速の送り・早送り
• 主軸負荷の電子表示
• 電子ハンドルおよびジョイスティック操作
• ガラススケールを用いた位置表示（X.Pos 3.2）
• 送りと主軸回転の同期が可能

追加機能

• X.pos 3.2 位置表示器（新世代）
• 直感的な操作性と実用的なコントロール配置
• 任意軸にボタンでリミット設定（軸ごとに3位置）
• ほぼメンテナンス不要の送り駆動系

仕様 / 技術データ

• 型式: Servomill® FPK 600
• テーブル: 850 × 450 mm；垂直テーブル: 1.190 × 250 mm；最大テーブル荷重: 300 kg；T溝（テーブル）: 7本（14 × 63 mm）；垂直テーブルT溝: 3本（14 × 63 mm）
• 移動量 (X / Y / Z): 600 / 450 / 450 mm
• 主軸回転数: 40 – 2,000 1/min；主軸取付: SK 40 (DIN 2080)；首振角: 90°；ピノルストローク: 60 mm；主軸先端‑テーブル: 50 – 500 mm；主軸芯‑コラム: 170 – 620 mm
• 早送り X / Y / Z: 1,200 mm/min
• 作業送り X / Y / Z: 10 – 1,000 mm/min
• 駆動出力: 主軸モータ 5.5 kW；冷却ポンプ 0.13 kW；送りトルク X / Y / Z: 10 / 10 / 15 Nm
• 外形寸法 (L × W × H): 1.6 m × 1.8 m × 2 m；質量: 1,750 kg
