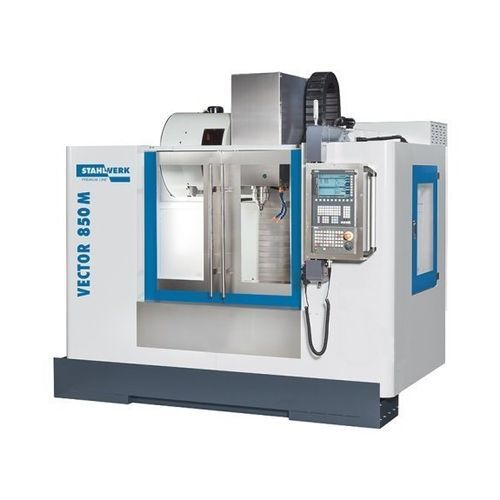

3軸マシニングセンタ VECTOR 850 M Si

縦型SK4024ツールステーション

概要
VECTOR 850 M SIは、複雑な部品加工に対応するコンパクトな縦型CNCマシニングセンターです。FEM解析に基づき設計され、厳格な品質管理の下で製造されます。Meehanite鋳造とデルタ構造のコラムにより、剛性と熱安定性を向上しています。

主な特徴

• 最大の構造安定性を確保するY字型の超幅広Meehaniteコラム
• 30 barのスピンドル内冷（CTS）による優れた切りくず排出と工具寿命
• 24ポジションの二腕式ATCで高い生産柔軟性
• 複数シフトでの連続運転を想定した設計
• 多彩なカスタマイズと自動化オプション、標準2年保証

機械設計

• 低重心で占有面積の小さい堅牢なCフレーム構造
• 30 mmの予圧ボールねじとデジタル駆動で高剛性と高トルクを実現
• X/Y/Z軸にリニアガイドを採用し高精度・低摩擦を確保（ローラーガイドオプションあり）
• 広い前面扉でワークの出し入れが容易

スピンドル

• 複数ベアリングで加工時の荷重吸収・放熱性に優れる設計
• スピンドル取付け：SK 40 ISO 7388-1（DIN 69871）
• 標準回転数：10,000 1/min、定トルク：57 Nm
• スピンドルベアリング：7012 x 4、駆動方式：ベルト駆動

工具系

• チェンジャー形式：二腕式
• 工具収納数：24ポジション、選択方式：ランダムメモリ
• 最大工具径×長さ：Ø80 mm x 300 mm、最大工具重量：7 kg
• 工具交換時間 工具/工具：1.8 s、チャック/チャック：3.9 s

制御 / ソフトウェア（Siemens SINUMERIK 828D）

• ShopMillによる短時間プログラミングが可能な堅牢なコントロール
• ProgramGUIDE、SINUMERIK MDynamics（Advanced Surface）で量産と金型加工に対応
• Animated Elements、グラフィカルヘルプ、3Dシミュレーション、USB/CF/Ethernetによるデータ転送
• オプションで計測サイクル、残材検出、同時記録などを用意

仕様（表）
作業領域
テーブル寸法 — 1.000 mm x 550 mm
最大積載量 — 800 kg
スピンドル先端〜テーブル面距離 — 150 mm - 700 mm
スピンドル中心〜コラム — 619 mm

移動量
X軸移動量 — 850 mm
Y軸移動量 — 550 mm
Z軸移動量 — 550 mm
案内 — Roller（バリアントあり）

主軸
回転数 — 10,000 1/min
主軸取付 — SK 40 ISO 7388-1（DIN 69871）
定トルク — 57 Nm
ベアリング — 7012 x 4
駆動方式 — ベルト駆動

早送り
早送り X/Y — 36,000 mm/min
早送り Z — 15,000 mm/min

送り
加工送り — 10,000 mm/min

工具（要約）
チェンジャー — 二腕式
工具数 — 24ポジション
選択方式 — Memory random
工具寸法 Ø x L（最大） — 80 mm x 300 mm
工具最大重量 — 7 kg
工具交換時間 工具/工具 — 1.8 s
工具交換時間 チャック/チャック — 3.9 s

精度
繰返し精度 — ± 0.003 mm（± 0.00012"）
位置決め精度 — ± 0.005 mm（± 0.0002"）

駆動出力
主軸定格出力 — 9 kW
総消費電力 — 20 kVA
電圧 — 400 V
周波数 — 50 Hz

外形寸法・重量
外形寸法（L x W x H） — 2.42 m x 2.20 m x 2.70 m
重量 — 4,300 kg

追加情報

• オプションのスピンドル（ダイレクトドライブ、高速化）やBT40バリエーションが利用可能
• Renishawプローブ、ツールセッタ、回転軸などの周辺機器に対応
• 広い前扉で積み降ろしやメンテナンスが容易

仕様概要

• モデル — VECTOR 850 M SI
• X/Y/Z移動量 — 850 / 550 / 550 mm
• テーブル — 1.000 x 550 mm、荷重 800 kg
• チェンジャー — 二腕式 24ポジション
• 標準制御 — Siemens SINUMERIK 828D
