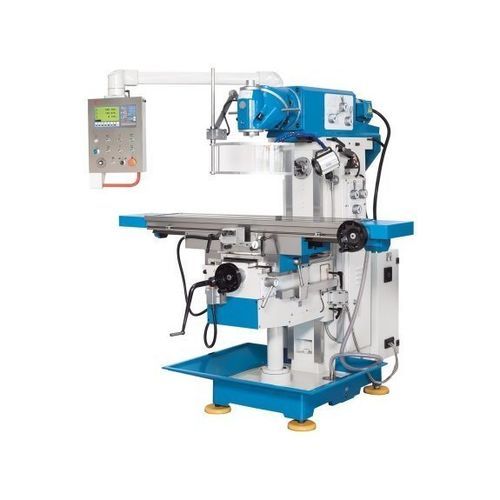

3軸フライス盤 UWF 3.2

横型縦型汎用

説明
汎用フライス盤 UWF 3.2 は、実績のある UWF 3 をベースにわずかに拡い速度範囲と、無段変速のサーボ送りを追加したモデルです。大きなテーブル面、汎用フライスヘッド、水平主軸（SK 40 DIN 2080）を備え、修理工場、教育部門、小ロット生産に適しています。

主な特長

• 汎用フライスヘッドは2方向で回転し、立て・横加工に対応
• 水平フライス用の専用主軸と外部支持（アーバサポート）
• 大作業面（1.370 x 320 mm）を持つ回転式フライステーブル
• 全軸サーボ送り、早送り装置による高速位置決め
• 冷却装置および切りくずトレイなど標準装備が充実

製品詳細

• 高強度HT-200鋳鉄製の重量級ベッド（リブ入り）による高剛性
• 大断面の矩形摺動面により高負荷下でも精度と静粛性を確保
• 摺動面は研削・表面焼入れ処理で長期の精度維持と耐摩耗性を実現
• 大きな設置面を持つフライステーブルは縦方向に回転可能
• 主軸駆動部は焼入れ・研削歯車による静音で高精度な伝達
• 汎用ヘッドは2軸での傾斜が可能で、横/縦加工を素早く切替え
• 傾斜の組合せによりほぼ任意の空間角度を設定可能
• 標準の外部アーバ支持は青銅ブッシュを備え、長いフライスシャンクに対応
• 全3軸にわたる無段変速の強力サーボモータ送り
• テーブルの高速位置決めと全軸の早送りでダウンタイムを最小化
• 操作性を高める回転式操作パネル
• 冷却装置および切りくずトレイを標準装備

仕様

• テーブル設置面: 1.370 mm x 320 mm
• テーブル最大荷重: 260 kg
• テーブル回転範囲 右/左: 45 deg
• T溝数: 3（14 mm x 80 mm）
• X軸移動量: 1.000 mm
• Y軸移動量: 360 mm
• Z軸移動量: 400 mm
• 立フライス主軸回転数: 45 1/min - 1.660 1/min
• 主軸取付け: SK 40 DIN 2080
• オーバーハング: 300 mm - 765 mm
• 立主軸-テーブル面距離: 260 mm - 660 mm
• ヘッド回転範囲: 360 deg
• 早送り X/Y: 1.335 mm/min、Z: 1.000 mm/min
• 送り速度 X/Y: 30 mm/min - 830 mm/min、Z: 23 mm/min - 625 mm/min
• 主電動機出力（横/縦）: 3 kW
• 外形寸法 (長さ x 幅 x 高さ): 1,9 m x 1,75 m x 2 m
• 重量: 1.950 kg
