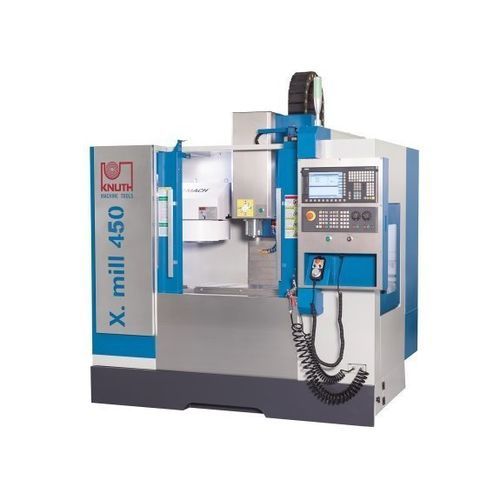

3軸フライス盤 X.mill 450

縦型固定式テーブルSK30

概要
X.mill 450 は、3軸加工に対応するコンパクトな立式CNCマシニングセンタで、小規模な工場やリーン生産に適しています。剛性の高いCフレーム構造、ベルト駆動のSK40主軸、Siemens 828D 制御を組み合わせ、再現性の高い加工を提供します。

主な特長

• 立型CNCマシニングセンタ（3軸）
• テーブル 700 × 260 mm、搭載荷重 200 kg
• 12ポジションのカセット式工具マガジン
• Siemens 828D（SINUMERIK Operate）コントローラ

機械設計

• 灰色鋳鉄製の本体により構造剛性を確保
• 全軸に完全密閉型のリニアガイドとプリロードされたボールネジを採用し、高精度で低摩擦
• 3本のT溝を備えた広いテーブルと、大開口の扉による作業性

主軸

• ベルト駆動・複数ベアリングの主軸、SK40（ISO 7388-1 / DIN 69871）
• 回転数：最大 10,000 rpm
• 定常トルク：24 Nm

工具交換

• 12ポジションのカセット式工具交換機で生産性向上
• 堅牢な水平配置により最大工具重量 8 kg に対応

制御

• Siemens 828D（SINUMERIK Operate）— ShopMill グラフィカルサイクル、CF/USB/Ethernet などの標準インターフェース対応

装備および保守

• セットアップ用の電子ハンドホイール
• 熱交換器付きの密閉電気盤
• 作業室は完全密閉式、チップ吸引やコンベヤはオプション
• 冷却液および圧縮空気用のスプレーガン、集中自動給油装置

技術データ（表）

作業領域
テーブル寸法：700 mm x 260 mm
テーブル許容荷重：200 kg
主軸先端-テーブル距離：80 mm - 500 mm
主軸中心-コラム：330 mm
T溝数：3 ポジション

移動量
X軸移動量：450 mm
Y軸移動量：260 mm
Z軸移動量：420 mm

主軸部
主軸回転数：10,000 1/min
主軸取付け：SK 40 ISO 7388-1 (DIN 69871)
定常トルク：24 Nm

送り
早送り：12,000 mm/min
切削送り：10,000 mm/min

工具
工具ステーション数：12 ポジション
工具径：90 (150) mm
工具長（最大）：250 mm
工具最大重量：8 kg
工具間交換時間：8 秒

精度
繰り返し精度：0.006 mm
位置決め精度：0.008 mm

駆動力
主軸出力（定格）：3.7/5.5 kW
総消費電力：10 kVA

寸法・重量
外形寸法（長さ × 幅 × 高さ）：2.11 m × 1.78 m × 2.25 m
重量：1,800 kg

特徴 / 技術仕様

• 型式：X.mill 450
• 機械種別：Cフレーム立型CNCセンタ、3軸
• 制御：Siemens 828D（SINUMERIK Operate）、ShopMill 対応
• 主軸：SK40、最大 10,000 rpm、定常トルク 24 Nm
• 移動量（X/Y/Z）：450 / 260 / 420 mm
• テーブル：700 × 260 mm、3本T溝、許容荷重 200 kg
• 工具マガジン：12 ポジション、工具径 90 (150) mm、工具長最大 250 mm、工具重量最大 8 kg
• 送り：早送り 12,000 mm/min、切削送り 10,000 mm/min
• 精度：繰り返し 0.006 mm、位置決め 0.008 mm
• 主軸出力：3.7 / 5.5 kW、総消費 10 kVA
• 外形寸法・重量：2.11 m × 1.78 m × 2.25 m、1,800 kg
