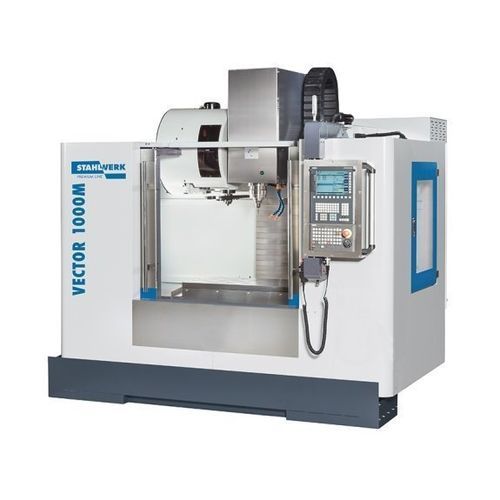

縦型マシニングセンタ VECTOR 1000 M SiSK4024ツールステーションコンパクト
お気に入りに追加する
商品比較に追加する
特徴
- 主軸の方向
- 縦型
- スピンドル
- SK40
- ツールステーション数
- 24ツールステーション
- その他の特徴
- コンパクト
- X軸移動距離
1,000 mm
(39.37 in)- Y軸移動距離
550 mm
(21.65 in)- Z軸移動距離
550 mm
(21.65 in)- 回転速度
10,000 rpm
(62,832 rad.min-1)- 出力
9 kW
(12.24 hp)- X軸の移動速度
36,000 mm/min
(23.62 in/s)- Y軸の移動速度
36,000 mm/min
(23.62 in/s)- Z軸の移動速度
15,000 mm/min
(9.84 in/s)- 最大テーブル積載量
800 kg
(1,764 lb)- 最大ツール重量
7 kg
(15.4 lb)- 位置決め精度
0.005 mm
(0.0002 in)- 繰返し精度
0.003 mm
(0.00012 in)- ツール交換時間
1.8 s
- 総重量
4,600 kg
(10,141.26 lb)- 全長
2.6 m
(8'06" )- 全幅
2.2 m
(7'02" )- 全高
2.7 m
(8'10" )
詳細
概要
VECTOR 1000 M SIは、複雑な生産要求に対応するために事前構成されたコンパクトな立形CNC加工センターです。FEM解析に基づき設計され、厳格な品質管理の下で製造されます。Meehanite鋳造とデルタ型コラムにより機械フレームの高い剛性を実現し、複数シフト運用や自動化との連携を想定した構成です。
主要特徴
機械設計と構成部品
スピンドルと工具
制御とソフトウェア — Siemens Sinumerik 828D
主な仕様
用途とカスタマイズ
VECTOR 1000 M SIは、複雑な生産要求に対応するために事前構成されたコンパクトな立形CNC加工センターです。FEM解析に基づき設計され、厳格な品質管理の下で製造されます。Meehanite鋳造とデルタ型コラムにより機械フレームの高い剛性を実現し、複数シフト運用や自動化との連携を想定した構成です。
主要特徴
- Y形の幅広いMeehaniteコラムによる高い剛性
- スピンドル内冷却（30 bar CTS）により優れた切りくず排出と表面仕上げ
- 24ポジションの二腕式ツールチェンジャーを採用
- 高速の早送り・送りでサイクルタイムを短縮
- Siemens Sinumerik 828D制御（ShopMill / ProgramGUIDE）搭載
機械設計と構成部品
- 低重心の堅牢なCフレーム構造、コンパクトな設置面積
- 30 mmの予圧ボールねじとデジタル駆動で高トルクかつ安定したテーブルガイド
- X/Y/Z軸にリニア／ローラーガイドを採用し摩擦を低減、精度向上
- 複数ベアリングのスピンドルで加工力を効果的に吸収
スピンドルと工具
- スピンドル取付：SK40 ISO 7388-1（DIN 69871）
- 主軸回転数：最大10,000 min⁻¹、定トルク：57 Nm、軸受：7012 × 4
- ツールチェンジャー：二腕式、24ポジション；工具最大 Ø×L：80 × 350 mm；最大工具質量：7 kg
- 工具交換時間：工具→工具 1.8 s、チップ→チップ 3.9 s
- 高圧内部給油（CTS 30 bar）オプション対応
制御とソフトウェア — Siemens Sinumerik 828D
- コンパクトで堅牢な操作パネルCNC、ShopMillで単品の迅速なプログラミング、ProgramGUIDEで量産効率化
- SINUMERIK MDynamicsとAdvanced Surfaceで優れた表面仕上げを実現
- Animated Elements、測定サイクル、DXFリーダー、4軸同時補間対応
- データ転送：USB、CF、Ethernet
主な仕様
- 作業領域
テーブル寸法：1,100 × 550 mm
テーブル許容荷重：800 kg
スピンドル先端〜テーブル：150〜700 mm
スピンドル中心〜コラム：619 mm - 移動量
X: 1,000 mm；Y: 550 mm；Z: 550 mm
ガイド：ローラー（リニアローラーガイド） - スピンドル
回転数：10,000 min⁻¹；取付：SK40；トルク：57 Nm；軸受：7012 × 4；駆動：ベルト（Riemenantrieb） - 送り
早送り X/Y：36,000 mm/min；早送り Z：15,000 mm/min；切削送り：最大10,000 mm/min - 工具
二腕チェンジャー 24ポジション；工具最大 Ø×L：80×350 mm；最大工具重量：7 kg；交換時間：1.8 s / 3.9 s - 精度
繰返し精度：±0.003 mm；位置決め精度：±0.005 mm - 駆動・電源
主軸連続定格：9 kW；総消費電力：約20 kVA；電圧：400 V；周波数：50 Hz - 寸法・質量
外形 (L×W×H)：2.62 × 2.2 × 2.7 m；重量：約4,600 kg
用途とカスタマイズ
- 量産フライス加工、金型・治具加工、マルチシフトでの高精度部品加工
- オプション：主軸回転数アップ、BBT/HSKインターフェース、分割テーブル、Z軸延長、ロボット連携、プローブ測定システム
