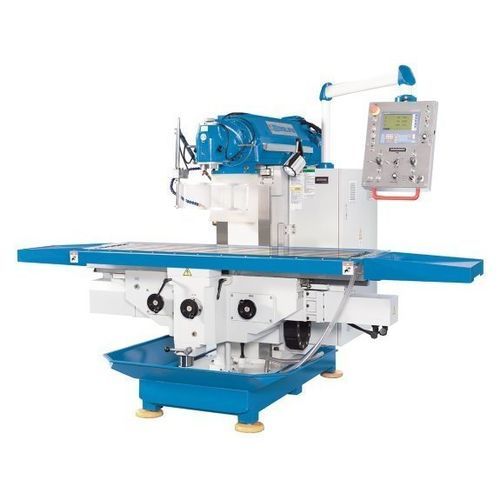

3軸フライス盤 Servomill® UWF 1400

汎用サーボモータ産業用

製品概要
Servomill® UWF 1400 は、サーボ・コンベンショナル送り方式と2軸で首振り可能な汎用フライスヘッドを備えた汎用フライス盤です。広い作業領域と高出力主軸を持ち、完全なプログラミングなしでCNCに近い生産機能を提供します。主な用途は金型・治工具製作、部品加工、教育訓練です。

ハイライト

• 大きな作業領域と高いテーブル許容荷重
• 手動／半自動加工で高精度を実現するサーボ・コンベンショナル送り
• 全軸にプリロードされたボールねじでバックラッシュを排除
• 電子ハンドホイールと電子ストッパー
• 2軸スイベルのユニバーサルヘッド（360°）
• 連続可変の主軸回転数（2レンジ）

仕様 — 作業領域
テーブル寸法: 2.000 mm x 500 mm
テーブル許容荷重: 1.800 kg
Ｔ溝数: 5 位置
Ｔ溝幅: 18 mm
Ｔ溝ピッチ: 80 mm

仕様 — ストローク
X軸ストローク: 1.400 mm
Y軸ストローク: 700 mm
Z軸ストローク: 500 mm

仕様 — フライスヘッド
回転数レンジ (2): 30-390 / 390-2050 1/min
主軸取付: SK 50 (DIN 2080)
スイベル角: 360°
主軸中心〜テーブル距離: 50 mm - 550 mm

仕様 — 早送り
早送り X軸: 2.200 mm/min
早送り Y軸: 2.200 mm/min
早送り Z軸: 1.100 mm/min

仕様 — 送り
送り速度 X軸: 10 mm/min - 1.000 mm/min
送り速度 Y軸: 10 mm/min - 1.000 mm/min
送り速度 Z軸: 5 mm/min - 500 mm/min

仕様 — 駆動出力
主軸モータ: 11 kW
X軸送りモータ: 3,6 kW
Y軸送りモータ: 3,6 kW
Z軸送りモータ: 5,5 kW
冷却ポンプモータ: 0,13 kW

仕様 — 寸法と重量
外形寸法 (L x W x H): 3,25 m x 2,5 m x 2,2 m
重量: 4.500 kg

製品の詳細と特徴

• 統合電子装置により従来フライス加工の操作が簡易化され精度向上
• 補強されたコンソール支持により高いテーブル荷重に対応する剛性フレーム
• X軸は大型のテーパーガイドで優れた減衰性と高精度調整を実現
• 幅広の支持面を持つボックスガイド採用。全てのガイドは焼入れ・研削処理済みで集中潤滑
• 重厚な上部ビームにドライブを統合し効率的な伝達と低振動を確保
• ユニバーサルヘッドによりほぼ任意の空間角度へ主軸を配置可能
• 2段ギアは焼入れ研削済みで広い可変速度域と静音性を両立
• 強力なサーボモータにより全軸で連続可変の送りと高速移動を実現
• 標準装備：冷却装置、LEDワークランプ、据え付け工具など

電気系・操作

• ドイツ製の制御・電子部品
• 全軸で予め選択した軌跡を走行する位置決め制御
• バックラッシュのないプリロードボールねじ
• 全軸サーボモータによる送り、早送り、回転数制御
• 電子主軸負荷表示と電子ハンドホイール装備
• ジョイスティックによるX/Y/Zの手動移動と位置表示
• 送りを主軸回転数に同期可能
• 連続運転に耐える高品質駆動部品で低メンテナンス設計

仕様 / 技術データ

• 型式: Servomill® UWF 1400
• 作業面: テーブル 2.000 x 500 mm、許容荷重 1.800 kg
• ストローク: X 1.400 mm / Y 700 mm / Z 500 mm
• 主軸: SK 50、回転数 30-390 / 390-2050 1/min
• 主軸出力: 11 kW
• 駆動モータ: X/Y 3,6 kW、Z 5,5 kW
• 早送り X/Y 2.200 mm/min、Z 1.100 mm/min
• 外形寸法: 3,25 m x 2,5 m x 2,2 m、重量: 4.500 kg
