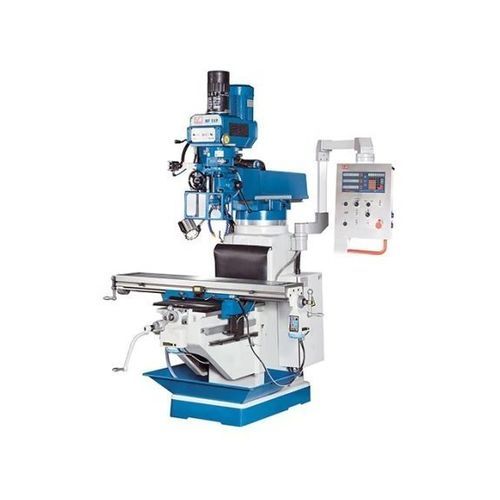

3軸フライス盤 MF 5 VP

汎用スチール用非鉄金属用

製品概要
MF 5 VP は、鉄および非鉄金属の工業加工向けに設計された汎用フライス盤です。MF シリーズの上位機種で、SK40 主軸と約 30% 増の自重により剛性を高めています。X 軸・Y 軸には無段変速の送り装置を採用し、垂直フライスヘッドは傾斜可能で広い主軸回転数範囲を提供します。標準装備は、4 段自動ピノル送り、空圧工具締め装置、大型ワークおよびチャック用のテーブルなどです。

特長

• ピノル送り付きの傾斜可能な垂直フライスヘッド
• 空圧式工具クランプ
• 無段変速の主軸回転数
• テーブル／軸の送りに早送り機能
• 幅広いガイドを備えたヘビーデューティー構造

製品詳細

• 主軸モータ定格：3.75 kW
• 主軸取付：SK 40（DIN 2080 / ISO 40）
• 3 段の自動ピノル送り、手動粗/微動送り切替
• ピノルにマイクロメータ深さストップ
• 主軸の正逆転切替スイッチ
• スピンドルブレーキ
• 無段変速
• ヘッドは左右 ±90° 回転
• X・Y 軸に TV 1000 テーブル送り（無段変速、早送り付）
• 冷却装置および切りくずトレイ
• 集中給油装置

3 軸位置表示器（X.Pos 3.2） — 機能と利点

• 位置決め精度の向上
• エラー率の低減および工程の信頼性向上
• サイクルタイム短縮と生産性向上
• 見やすい表示と操作性の良いキーボード
• 分解能：0.01 / 0.005 mm
• デフォルト座標、表示オフ時の軸位置保持
• 穴円計算・電卓機能
• 工具 10 本分の記憶、半径/径切替、mm/インチ変換
• 保守不要で拡張が容易

標準装備

• 3 軸位置表示器 X.Pos 3.2
• X・Y 軸用 TV 1000 テーブル送り
• 空圧工具クランプ
• 切りくずトレイ
• 冷却装置
• 集中給油
• 水平ガイドカバー
• 整備用工具
• 取扱説明書

技術仕様
作業領域
テーブル有効面積：1,370 mm x 250 mm
テーブル最大積載：350 kg

移動量
X 軸移動量：800 mm
Y 軸移動量：390 mm
Z 軸移動量：380 mm

垂直フライスヘッド
主軸回転数（垂直）：70 1/min - 3,600 1/min
主軸取付：SK 40（DIN 2080 / ISO 40）
ピノルストローク：127 mm

送り
ピノル送り： (3) 0.04 / 0.08 / 0.15 mm/回転

駆動能力
主軸モータ定格出力：3.75 kW

寸法・重量
外形寸法（長さ x 幅 x 高さ）：2.54 m x 2.16 m x 2.24 m
重量：1,590 kg

特性 / 技術データ

• 型式：MF 5 VP
• 主軸取付：SK 40（DIN 2080 / ISO 40）
• 主モータ：3.75 kW
• 主軸回転数範囲：70 - 3,600 1/min
• ピノルストローク：127 mm、送り：0.04 / 0.08 / 0.15 mm/回転
• 移動量 X x Y x Z：800 x 390 x 380 mm
• テーブル寸法：1,370 x 250 mm、最大積載：350 kg
• 装備：ヘッド傾斜 ±90°、空圧工具クランプ、4 段自動ピノル送り、TV 1000 テーブル送り（早送り付）、冷却装置、切りくずトレイ、集中給油、幅広いガイド
