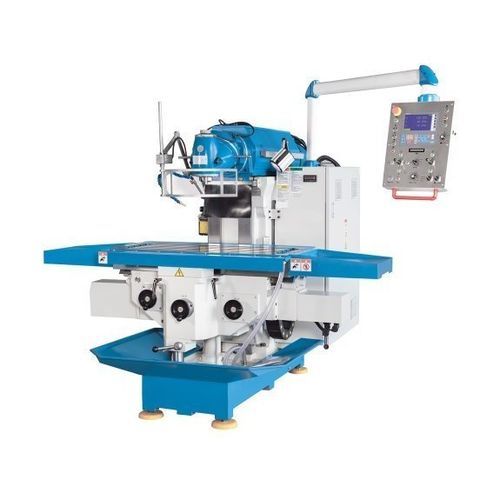

2軸方向フライス盤 Servomill® UWF 900

汎用コラム型SK40

製品概要
汎用フライス Servomill UWF は、サーボ‑コンベンショナル送り技術と二重傾斜可能なユニバーサルヘッドを備えたシリーズの最上位機種です。本シリーズは特に広い作業領域と高出力の主軸駆動を備えています。電子ストップ、電子ハンドホイール、追加のフライス機能により、プログラミングが不要でもCNC生産技術の多くの利点が得られます。主な用途は金型・治工具製作、部品加工、教育・訓練です。

主な特長

• 広い作業領域
• サーボ‑コンベンショナル送り技術
• 全軸プリロード付きボールねじ
• 電子ハンドホイール
• 2軸傾斜式ユニバーサルヘッド
• 無段変速の主軸回転数

製品詳細

• 内蔵電子機器により従来フライス加工を容易にし、精度と効率を向上させます。
• ドイツで開発・製造された電子制御を備える新世代の従来型フライス盤です。
• 使いやすい操作性、従来機比で高い精度と生産性を実現します。
• コンパクトな外形ながら大きな作業領域を持つ、ねじれ剛性の高いコンソール構造。
• テーブルの荷重容量を高めるための追加ガイドを有するコンソール。
• X軸は大径の雁木（ダブテイル）ガイドでテーブルを支持し、優れた制振性と微調整性を確保します。
• ボックスウェイは広い支持面を持ち、コンソールと上部横梁を高い寸法安定性で案内します。
• すべてのガイドは焼入れ・研削済みで、中央給油システムにより潤滑されます。
• 駆動系は重い上部横梁内に組み込まれ、効率的な動力伝達と低振動運転を実現します。
• ユニバーサルヘッドは2軸で傾斜し、ほぼ任意の空間角度に主軸を配置でき、水平位置への復帰も迅速です。
• 硬化・研削された2段ギアによる堅牢な伝達は、無段変速の広い回転数域と静かな運転を提供します。
• 強力なサーボモーターにより、全軸での無段変速送りと早送りが可能です。
• 全軸プリロード付きボールねじにより、遊びなしの正確な位置決めと低摩耗を実現します。
• 電子式主軸負荷表示により効率的な工具・機械運用と過負荷回避を支援します。
• 全軸に電子ハンドホイールを装備し、ジョイスティックでの微動操作により高い作業性を提供します。
• 全軸での位置制御により予め選択した経路を走行可能、電子的固定ストップ（軸あたり3位置）をワンタッチで設定できます。
• 精密ガラススケールを用いた位置表示を統合、X.Pos 3.2 表示世代が利用可能です。
• 標準装備：強力な冷却装置、LED作業灯、各種工具類。

作業領域
テーブル寸法：1.235 mm x 460 mm
テーブル許容荷重：800 kg
Tスロット数：5ポジション
Tスロット幅：18 mm
Tスロット間隔：80 mm

移動量
X軸移動量：900 mm
Y軸移動量：650 mm
Z軸移動量：450 mm

フライスヘッド
回転数範囲 (2)：30-390 / 390-2050 1/min
主軸取付：SK 40 DIN 2080
回転角度：360°
主軸中心〜テーブル距離：30 mm - 480 mm

早送り
早送り X軸：2.200 mm/min
早送り Y軸：2.200 mm/min
早送り Z軸：1.100 mm/min

送り
送り速度 X軸：10 mm/min - 1.000 mm/min
送り速度 Y軸：10 mm/min - 1.000 mm/min
送り速度 Z軸：5 mm/min - 640 mm/min

駆動出力
主軸モーター定格：7,5 kW
X軸送りモーター：3,6 kW
Y軸送りモーター：3,6 kW
Z軸送りモーター：5,5 kW
冷却ポンプモーター：0,13 kW

寸法・重量
外形寸法 (長さ x 幅 x 高さ)：2 m x 2,5 m x 2 m
重量：4.000 kg

仕様 / 技術データ

• Model: Servomill® UWF 900
• Brand: KNUTH
• テーブル寸法：1.235 mm x 460 mm
• テーブル許容荷重：800 kg
• Tスロット：5ポジション、幅 18 mm、間隔 80 mm
• 移動量 X / Y / Z：900 / 650 / 450 mm
• フライスヘッド回転数域：30-390 / 390-2050 1/min
• 主軸取付：SK 40 DIN 2080
• 回転角度：360°; 主軸中心〜テーブル：30 - 480 mm
• 早送り X / Y / Z：2.200 / 2.200 / 1.100 mm/min
• 送り範囲 X / Y / Z：10 - 1.000 / 10 - 1.000 / 5 - 640 mm/min
• モーター定格 (主 / X / Y / Z / 冷却)：7,5 kW / 3,6 kW / 3,6 kW / 5,5 kW / 0,13 kW
• 外形寸法：2 m x 2,5 m x 2 m
• 重量：4.000 kg
