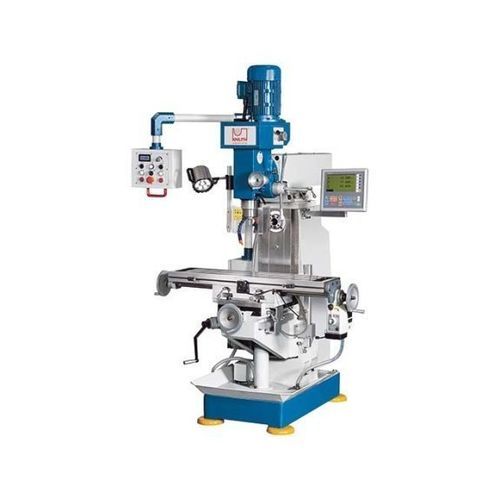

3軸フライス盤 VHF 1.1

横型縦型汎用

説明
VHFシリーズの汎用フライス盤は、横型主軸、回転式縦フライスヘッド、大型のクランプテーブルを備えています。主軸回転数とX軸の送りは無段階に可変です。充実した標準装備により、教育部門、修理工場、模型製作工房など幅広い用途に適しています。

主な特長

• 回転式のフライスヘッド（手動ピノール送り）
• 独立駆動の横型フライス主軸
• 無段階可変の主軸回転数
• X軸の送り（自動送り＋無段階速度調整）
• 標準装備が充実（冷却装置、切りくず受け、作業灯、工具など）

作業領域
穴あけ能力 : 25 mm
鋼材でのフライス径（最大） : 18 mm
テーブル作業面 : 1.000 mm x 240 mm
テーブル最大積載量 : 150 kg
テーブル角度調整最大（左/右） : 30°/40°

移動量
X軸移動量 : 535 mm
Y軸移動量 : 160 mm
Z軸移動量 : 300 mm

縦フライスヘッド
主軸回転数（縦） : 100 1/min - 2.000 1/min
主軸取付 : SK 40 DIN 2080
ピノールストローク : 120 mm
オフセット（スラスト） : 200 mm - 700 mm
主軸先端〜テーブル面距離 : 65 mm - 385 mm

横フライス主軸
主軸回転数（横） : 60 1/min - 1.350 1/min
横主軸〜テーブル面距離 : 0 mm - 300 mm

駆動出力
横主軸モーター定格 : 2,2 kW
縦主軸モーター定格 : 1,5 kW

寸法と重量
外形寸法（長さ x 幅 x 高さ） : 1,38 m x 1,22 m x 2,15 m
重量 : 1.000 kg

仕様 / 技術データ

• 型式: VHF 1.1
• 主軸取付: SK 40（縦）；横主軸は独立駆動
• 縦主軸回転数: 100 - 2.000 1/min；横主軸回転数: 60 - 1.350 1/min
• ピノールストローク: 120 mm
• テーブル作業面: 1.000 mm x 240 mm；テーブル最大荷重: 150 kg
• テーブル角度調整: 最大30°/40°（左/右）
• 移動量（X/Y/Z）: 535 mm / 160 mm / 300 mm
• 横主軸〜テーブル距離: 0 - 300 mm
• 主軸先端〜テーブル距離: 65 - 385 mm
• モーター出力: 横 2,2 kW；縦 1,5 kW
• 外形寸法: 1,38 m x 1,22 m x 2,15 m；重量: 1.000 kg
• 標準装備: 冷却装置、切りくず受け、回転式ヘッド、X軸自動送り、作業灯、工具類
