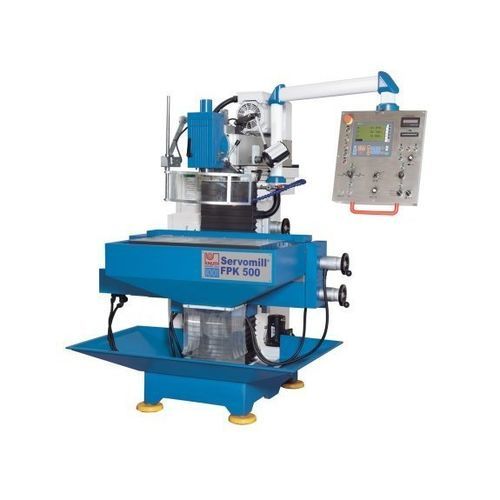

3軸フライス盤 Servomill® FPK 500

汎用SK40

概要
この多用途ツールフライス盤は、金型・治工具の機械加工において不可欠な存在となっています。コンパクトな設計により高い柔軟性と操作性を実現します。電子式ストップ、電子ハンドル、追加のフライス機能を備え、複雑なプログラミングを必要とせずにCNC生産技術の利点を利用できます。主な用途は金型製作、生産、教育訓練です。

特長

• 電子ハンドルを備えたサーボ送り技術
• 全軸にプリロードされたボールねじ（バックラッシュなし）
• 各軸3位置の電子リミット
• 大きな垂直コンソールと作業テーブル
• 垂直および水平スピンドル（SK 40 DIN 2080）
• 無段階可変の主軸回転数

作業領域
テーブル寸法：800 mm x 400 mm
垂直テーブル：1.020 mm x 225 mm
テーブル許容荷重（最大）：200 kg
T溝数：6本（14 mm x 63 mm）
垂直テーブルT溝：3本（14 mm x 63 mm）

移動量
X軸移動量：500 mm
Y軸移動量：400 mm
Z軸移動量：400 mm

フライスヘッド
低速域：40 1/min - 260 1/min
高速域：260 1/min - 2.000 1/min
主軸回転数：40 1/min - 2.000 1/min
主軸取付：SK 40 DIN 2080
首振り角度：90°
ピニオンストローク：60 mm
スピンドル先端〜テーブル距離：50 mm - 450 mm
スピンドル先端〜コラム距離：170 mm - 570 mm

早送り
X/Y/Z各軸早送り：1.200 mm/min

水平フライス用主軸
主軸取付：SK 40 DIN 2080
主軸中心〜テーブル距離：145 mm - 545 mm

送り
作業送り X/Y/Z：10 mm/min - 1.000 mm/min

駆動出力
主軸モータ出力：3.7 kW
冷却ポンプ出力：0.13 kW
送りトルク X/Y：7.7 Nm、Z：10 Nm

寸法と重量
外形寸法（長さ×幅×高さ）：1.5 m x 1.7 m x 1.8 m
重量：1,550 kg

製品詳細
FPKシリーズは古典的なユニバーサル工具フライス盤の現代的解釈です。コンソール構造の本体は高品質のグレイキャスト製で、精度と耐久性を確保します。操作部は右側に集中配置され、作業者の操作性に配慮しています。ボックスガイドは大きな接触面を提供し寸法安定性と荷重耐性を高めます。主軸ギアボックスは上部ビームに一体化され、効率的な動力伝達と低振動を実現します。堅牢な2段ギアは焼入れ・研削された歯車で構成され、広い無段階変速範囲を提供します。垂直ヘッドは両側にスイング可能で、ピニオンは手動で移動可能、垂直ヘッドは取り外して水平スピンドルにアクセスできます。長いフライスアーバ用の尾台（カウンターホルダ）は標準装備です。

送り技術
高出力のサーボモータにより、全軸で無段階の送り速度と高速移動が可能です。全軸にプリロードされたボールねじは、バックラッシュなしで精密かつ滑らかな位置決めを実現し、長寿命と低摩耗を保証します。

装備
標準装備には強力な冷却システム、LED作業灯、長アーバやコレットを含む工具パッケージが含まれます。統合された電子機能により、位置決め制御、主軸負荷表示、電子ハンドル、ジョイスティック操作、X.pos 3.2位置表示が利用可能です。

Servomill - 特徴

• ドイツ製の電子機器
• 全軸の予め設定された移動を行う位置制御
• バックラッシュのないプリロードボールねじ
• 全軸にサーボモータを搭載し、無段階の送りと早送りを実現
• 電子式主軸負荷表示
• 全軸の電子ハンドル
• ジョイスティックによるX/Y/Z移動
• 精密ガラススケールを備えた統合位置表示
• 送りと主軸回転の同期が可能

使用上の利点

• 直感的な操作と実用的な操作レイアウト
• 全軸で自動かつ無段階の送り
• 任意の軸に最大3つのリミットを設定可能で再現性の高い作業が可能
• 電子ハンドルとサーボ駆動による高精度
• 封入された駆動部と測定系による低メンテナンス性
• 連続運転を想定した高品質駆動部品

仕様 / 技術データ

• モデル：Servomill® FPK 500
• 製造者：KNUTH
• テーブル寸法：800 × 400 mm
• 移動量（X×Y×Z）：500 × 400 × 400 mm
• 主軸回転数範囲：40 – 2.000 1/min
• 主軸取付：SK 40 (DIN 2080)
• 主軸モータ：3.7 kW
• テーブル負荷能力：200 kg
• T溝数：6（14 mm × 63 mm）
• 早送り（全軸）：1.200 mm/min
• 切削送り（各軸）：10 – 1.000 mm/min
• 外形寸法（L×W×H）：1.5 m × 1.7 m × 1.8 m
• 重量：1,550 kg
• 位置表示器：X.pos 3.2
• 標準装備：冷却装置、LED作業灯、電子ハンドル、プリロードボールねじ、集中給油（構成による）
