普通型ボーリング フライス盤 BO 130

横型コラム型

製品説明

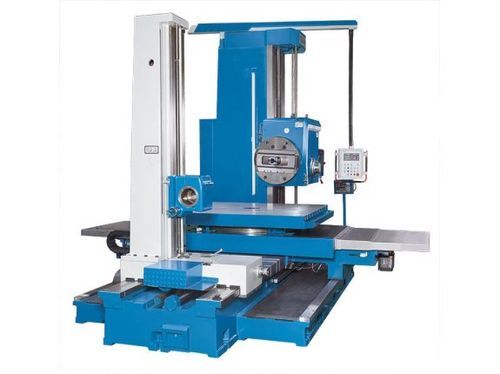

BO 130 は、最大 10 t のワークの水平多面穴あけ・フライス加工向けに設計された汎用の固定ラム式ボーリング・フライス盤です。可動テーブルは360°回転可能で、ドリルヘッドはコラム上を移動し、主軸は W 軸方向に長いストロークを備えます。高出力の駆動、全軸の自動送りおよび早送りにより、効率的な切りくず除去と短い非稼働時間を実現します。長ストロークのフェイシングスライドも装備され、面取り・仕上げ作業に対応します。

ハイライト

• W 軸と長ストロークのフェイシングスライドによる広い作業領域
• ねじ切りユニットを標準装備
• 4 ポジションの視準装置付き回転クランプテーブル
• 全てのガイドにステンレス製テレスコピックカバー装備

主な仕様（概要）

• 型式: BO 130
• 穴あけ能力: 60 mm
• 主軸径: 130 mm（主軸取付 SK 50）
• テーブル取付面積: 1,600 mm x 1,800 mm
• テーブル最大搭載質量: 10,000 kg
• テーブル回転: 4 x 90°（360°）
• 主軸軸心〜テーブル面距離: 0 mm – 1,800 mm
• 旋回テーブル回転数: 1.2 1/min
• 移動量 X/Y/Z/W: 2,000 / 1,800 / 1,500 / 900 mm
• フェイシングスライドストローク: 250 mm
• 主軸回転範囲: 4 – 800 1/min、最大トルク: 3,136 Nm
• フェイシングスライド回転数: 2.5 – 125 1/min、最大トルク: 4,900 Nm
• 早送り X/Y/W: 2,500 mm/min
• 送り範囲 X/Y/Z/W: 0.01 mm/回転 – 6 mm/回転、フェイシング送り: 0.08 mm/min – 12 mm/min
• 表示精度（光学）: 0.005 mm、ボーリング精度: H7 Ra-1.6 µm
• 主電動機出力: 15 kW、サーボ: 5.5 kW、油圧ポンプ: 0.37 kW
• 外形寸法（L x W x H）: 7.03 m x 4.66 m x 3.8 m、質量: 29,300 kg

標準装備

• 3軸位置表示器 X.Pos 3.2（回転機能統合の新世代）
• 位置合わせ用ウェッジ
• 集中給油装置
• 作業灯
• 据付ボルト
• 工具および取扱説明書

オプション

• BO 130 用フェイシングプレート用ボーリング/フライス用ホルダ
• BO 130 用ボーリングヘッド
• BO 130 用 B 軸表示器オプション
• 芯押し台 — 高さ 2600 mm、孔径 220 mm、ストローク 1800 mm、ベッド上移動 600 mm、モータ 1.1 kW、重量 800 kg
• 各種ロータリテーブル、分割ヘッド、バイス、チャック、クランピングキット
