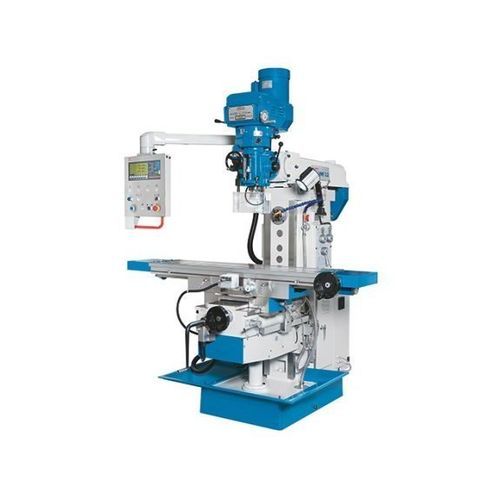

3軸フライス盤 VHF 3.2

汎用旋回スピンドルサーボモータ

Overview
この汎用フライス盤は、VHFシリーズの実績あるトップモデルを補完する機種です。横主軸、回転可能な縦フライスヘッド、大型のクランプテーブルを組み合わせ、拡大された回転数範囲と無段変速のサーボ送りにより、VHFシリーズの用途範囲を広げます。充実した標準装備により、修理工場でのフライス加工や教育・生産部門での使用に適しています。

Highlights

• 自動ピノール送り付きの回転式カッターヘッド
• 独立駆動の横主軸
• 回転可能なフライステーブル
• 全軸で無段変速のサーボモータによる送り
• 充実した標準装備

Technical tables
Working area
Table set up area — 1.370 mm x 320 mm
Table load capacity (max.) — 300 kg
Table swivel range r/l — 45 deg
Number of T-slots — 3 positions
T-slot (width x spacing) — 14 mm x 80 mm

Travels
Travel X-axis — 1.000 mm
Travel Y-axis — 360 mm
Travel Z-axis — 400 mm

Vertical milling head
Spindle mount (vertical) — SK 40 DIN 2080
Throat — 178 mm - 868 mm
Vertical spindle-to-table surface distance — 160 mm - 560 mm
Milling head swivel range — 90 deg
Cutter head tilt angle — 45 deg
Spindle speed (infinitely variable) (L) — 70 1/min - 450 1/min
Spindle speed (infinitely variable) (H) — 450 1/min - 3.600 1/min

Rapid feed
Rapid feed X- / Y-axis — 1.335 mm/min
Rapid feed Z-axis — 1.000 mm/min

Horizontal milling head
Spindle speeds — 35 1/min - 1.500 1/min
Spindle mount — SK 40 DIN 2080
Horizontal spindle-to-table surface distance — 75 mm - 475 mm

Feed
Feed speed X-axis — 30 mm/min - 830 mm/min
Feed speed Y-axis — 30 mm/min - 830 mm/min
Feed speed Z-axis — 23 mm/min - 625 mm/min

Drive capacity
Main drive motor rating (vertical) — 3,7 kW
Main drive motor rating (horizontal) — 3 kW

Measures and weights
Overall dimensions (length x width x height) — 1,9 m x 1,75 m x 2,35 m
Weight — 1.950 kg

Product details

• 高強度HT-200鋳鉄製の補強リブ付き非常に剛性の高いマシンベッド
• 硬化・研削された歯車を備えた静音・高精度の主軸ギア
• 大きな取り付け面を備え、長手方向に回転可能なフライステーブル
• カッターヘッドのピノールは3段自動送りと自動深さ停止を備え、手動でも操作可能
• 角度穴加工用に縦型カッターヘッドは左右それぞれ±90°、前後傾斜±45°で回転
• 縦型カッターヘッドの主軸は広い速度域で無段変速、補助ギアで高トルクを確保
• 縦・横それぞれの主軸に独立駆動を採用
• 標準の外部支持（青銅滑り軸受）により、横主軸で長いフライスアーバを支持可能
• 強力なサーボモータにより3軸の送りを無段変速で設定可能
• テーブルの高速位置決めと全軸の早送りによりダウンタイムを最小化
• 操作しやすい回転式操作パネル
• 冷却装置と切りくずトレイを標準装備

Technical specifications

• Model: VHF 3.2
• Table set up area: 1.370 mm x 320 mm
• Table load capacity (max.): 300 kg
• Travel X / Y / Z: 1.000 mm / 360 mm / 400 mm
• Vertical spindle: SK 40 DIN 2080, speed range L 70–450 1/min, H 450–3.600 1/min
• Horizontal spindle: SK 40 DIN 2080, speed range 35–1.500 1/min
• Rapid feed X/Y: 1.335 mm/min; Z: 1.000 mm/min
• Feed speeds X/Y/Z: 30–830 / 30–830 / 23–625 mm/min
• Main drive motors: vertical 3.7 kW, horizontal 3 kW
• Table swivel: ±45°; Milling head swivel: 90°; Cutter tilt: ±45°
• Overall dimensions (L×W×H): 1,9 m x 1,75 m x 2,35 m
• Weight: 1.950 kg
