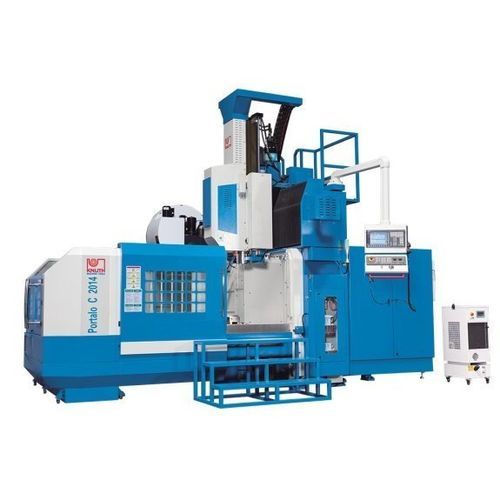

3軸フライス盤 Portalo C 2014 CNC

縦型移動式テーブルガントリー型

概要
Portalo C 2014 CNCは、大型・重量ワークの高精度加工を目的に設計されたCNCポータルフライス盤です。固定ポータルと可動テーブルを組み合わせた構造により、重削から高速度での複雑な金型・形状加工に適しています。豊富な標準装備により、用途に応じた構成が可能です。

主な特長

• テーブル許容荷重最大 4,000 kg
• 広い作業領域（テーブル 2,000 x 1,200 mm）
• 高剛性の固定ポータル構造
• 24工具用クイックチェンジャー（ダブルアームグリッパー）
• 工具およびワーク用のRenishaw測定システム

製品詳細
可動のセットアップテーブルと固定ポータルの組合せにより、大型・重量ワークの加工を行いつつ作業性の高い段取りが可能です。

ポータル

• 長い送り距離に対応するための高剛性ポータルとガイド構成
• 線形ガイドと箱形すべり面（ボックスウェイ）の組合せで長寿命と高加工速度を実現
• プリロード付きボールねじと実績あるサーボモータにより、全軸での動的供給および早送りを実現

主軸

• 高出力と広い回転数域により、重切削時のトルク余裕を確保（6,000 1/min、SK 50）

工具交換装置

• 24ポジションの堅牢な工具マガジン、ダブルアームグリッパーによる迅速な工具交換と生産の柔軟性

制御装置

• Siemens 828D制御により直感的なプログラミングと業界サポートを提供
• 複雑な輪郭・ワークの作成を容易にするSiemens Shopmillソフトウェアを標準装備

装備

• 作業エリアへのアクセスを確保する大開口のスライドドア
• ダウンタイムや不良削減に寄与するRenishaw測定システム
• 効率的な切粉処理のための強力な冷却システムとチップコンベヤ
• 保守を簡素化する自動集中潤滑システム

技術仕様
作業領域
テーブル寸法: 2.000 mm x 1.200 mm
テーブル最大荷重: 4.000 kg
スピンドル先端〜テーブル面距離: 150 mm - 950 mm
コラム間距離: 1.400 mm

移動量
X軸移動量: 2.100 mm
Y軸移動量: 1.400 mm
Z軸移動量: 800 mm

主軸
主軸回転数: 6.000 1/min
主軸取付: SK 50 ISO 7388-1 (DIN 69871)
主軸直径: 190 mm

早送り
X軸早送り: 12 m/min
Y軸早送り: 12 m/min
Z軸早送り: 10 m/min

送り
作業送り: 8.000 mm/min

工具
工具位置数: 24 ポジション

精度
位置決め精度: 0,005/300 mm
繰返し精度: 0,005/1000 mm

駆動出力
主駆動機関定格出力: 26 kW
主駆動連続負荷: 22 kW

寸法・重量
外形寸法（長さ x 幅 x 高さ）: 6,3 m x 4,15 m x 4,45 m
重量: 16.000 kg
