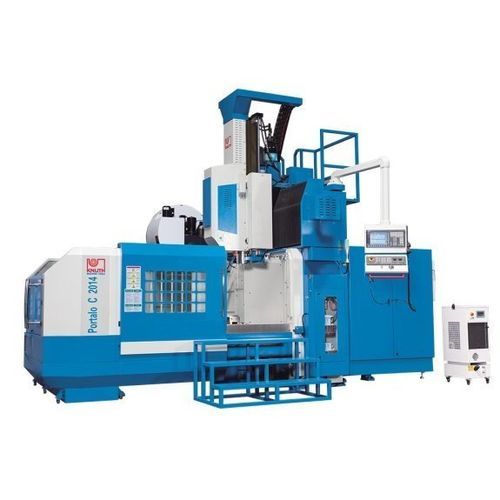

3軸マシニングセンタ Portalo C 4022 CNC縦型移動式テーブルガントリー型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型, 移動式テーブル
- スピンドル
- SK50
- ツールステーション数
- 24ツールステーション
- 応用
- 激しい使用に耐える, 大きなワークピース
- その他の特徴
- 高速
- X軸移動距離
4,200 mm
(165.35 in)- Y軸移動距離
2,500 mm
(98.43 in)- Z軸移動距離
1,000 mm
(39.37 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力
26 kW
(35.35 hp)- X軸の移動速度
12 m/min
- Y軸の移動速度
12 m/min
- Z軸の移動速度
10 m/min
- 最大テーブル積載量
10,000 kg
(22,046 lb)- 位置決め精度
0.005 mm
(0.0002 in)- 繰返し精度
0.005 mm
(0.0002 in)- 総重量
34,000 kg
(74,957.17 lb)- 全長
10 m
(32'09" )- 全幅
5.1 m
(16'08" )- 全高
4.9 m
(16'00" )
詳細
概要
門型垂直マシニングセンタ Portalo C 4022 CNC は、大型で重量のあるワークの精密加工を目的に設計されています。固定門型（ガントリ）と可動テーブルの構成は、強い切削や複雑な金型の高速仕上げ加工に適しています。モジュラーの標準装備により生産要件に合わせた適応が可能です。
主な特徴
ガントリ
主軸
工具交換装置
制御
装備
技術仕様
門型垂直マシニングセンタ Portalo C 4022 CNC は、大型で重量のあるワークの精密加工を目的に設計されています。固定門型（ガントリ）と可動テーブルの構成は、強い切削や複雑な金型の高速仕上げ加工に適しています。モジュラーの標準装備により生産要件に合わせた適応が可能です。
主な特徴
- 重量ワークに対応する高いテーブル許容荷重
- 広い加工エリア
- 剛性の高い固定ガントリ構造
- 24ポジションの高速工具交換装置
- 工具・ワーク用 Renishaw プローブシステム
ガントリ
- 長い移動量と重切削に対応する高剛性ガントリとガイド設計
- リニアガイドとプレーンガイドの組合せにより長寿命、高速加工、安定した剛性を実現
- 予圧付きボールねじと Siemens サーボモータが全軸にわたり動的送りと高速移動を提供
主軸
- 高い駆動出力と広い回転数範囲により、重切削時のトルク余裕を確保
工具交換装置
- 二腕グリッパを備えた堅牢な24ポジションの工具交換装置により、生産時の柔軟で迅速な工具交換が可能
制御
- Siemens 828D 制御：直感的なプログラミングと充実したサポート
- 複雑な輪郭加工を容易にする Siemens Shopmill ソフトウェアを標準搭載
装備
- 大開口のスライドドアで作業エリアへのアクセスと積み込みが容易
- 工具・ワーク計測用 Renishaw システムにより、段取り時間と不良を削減
- 強力な冷却システムとチップコンベヤで切り屑処理を実現
- 自動集中給油により保守を簡素化
技術仕様
- テーブル寸法：4.000 mm x 1.800 mm
- テーブル許容荷重（最大）：10.000 kg
- 主軸先端〜テーブル面距離：200 mm - 1.200 mm
- コラム間距離：2.200 mm
- X軸ストローク：4.200 mm
- Y軸ストローク：2.500 mm
- Z軸ストローク：1.000 mm
- 主軸回転数：6.000 1/min
- 主軸取付：SK 50 ISO 7388-1 (DIN 69871)
- 主軸直径：190 mm
- X軸早送り：12 m/min
- Y軸早送り：12 m/min
- Z軸早送り：10 m/min
- 切削送り：8.000 mm/min
- 工具ステーション数：24 ポジション
- 位置決め精度：0,005/300 mm
- 繰返し精度：0,005/1000 mm
- 主軸駆動定格出力：26 kW
- 主軸連続負荷出力：22 kW
- 外形寸法（L x W x H）：10 m x 5,1 m x 4,9 m
- 重量：34.000 kg
